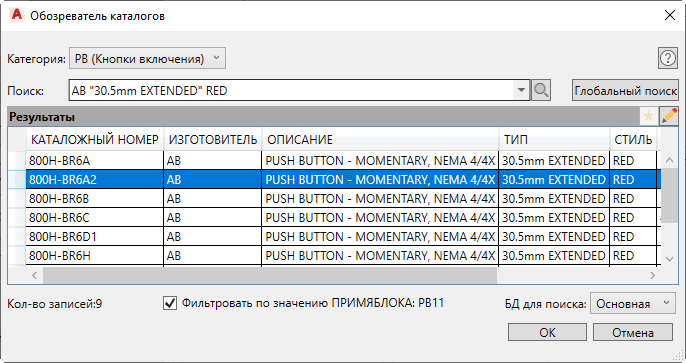

Обозреватель каталогов

Вставка компонента из базы данных каталога, назначение компоненту значения по каталогу или редактирование базы данных каталога.

 Ввод команды:  AECATALOGOPEN

Список параметров

Отображаются следующие параметры.

Категория

Выбор таблицы каталога для поиска.

Категория является предварительно выбранной в следующих случаях:
  • если используется обозреватель в режиме выбора для назначения компоненту значения по каталогу; категория основывается на выбранном компоненте;
  • для проекта установлен параметр Всегда использовать таблицу MISC_CAT.
Поиск
Задание критериев поиска. Поиск выполняется только в полях, отображаемых в обозревателе. Подразумевается операция И. Поддерживается использование операции ИЛИ и выражений "точная фраза".
Примеры:
  • Красный с подсветкой — отображение записей, содержащих значения "Красный" и "С подсветкой" в любом из отображаемых полей, но не обязательно вместе.
  • Красный ИЛИ с подсветкой — отображение записей со значениями "Красный" или "С подсветкой" в любом из отображаемых полей.
  • "Красный с подсветкой" — отображение записей с точной фразой в любом из отображаемых полей.

При вводе текста для поиска имена изготовителей и предыдущие результаты поиска, соответствующие тексту поиска, отображаются в раскрывающемся списке.

Прим.: Элементы узла, определяемые значением СПИСОК СБОРОК, не включаются в результаты поиска. Используйте режим редактирования обозревателя каталогов для просмотра и редактирования элементов узла.
Выполнение поиска на основе текста для поиска.
Глобальный поиск

Открытие диалогового окна «Глобальный поиск по каталогу», в котором можно просмотреть результаты поиска значений по каталогу.

Нажмите «Глобальный поиск» для поиска конкретных значений по каталогу, значений изготовителя или кода сборки в различных таблицах семейства. Например, запись «Кнопка включения с подсветкой» может быть общей в таблицах PB (кнопки включения) и LT (индикаторы, контрольные индикаторы). С помощью этой функции можно проверить, существует ли запись, и тем самым предотвратить ее дублирование записи.

Примеры:
  • TP40DA ABB — отображение записей со значениями TP40DA и ABB в полях КАТАЛОЖНЫЙ НОМЕР, ИЗГОТОВИТЕЛЬ и КОД СБОРКИ, но не обязательно вместе.
  • SCHNEIDER OR EATON — отображение записей со значениями SCHNEIDER или EATON в полях КАТАЛОЖНЫЙ НОМЕР, ИЗГОТОВИТЕЛЬ и КОД СБОРКИ.
  • "140-CMN-2500" — отображение записей с точной фразой в полях КАТАЛОЖНЫЙ НОМЕР, ИЗГОТОВИТЕЛЬ и КОД СБОРКИ.
Прим.: Элементы узла, определяемые значением СПИСОКСБОРКИ, включаются в результаты поиска. Результаты глобального поиска основываются на записях столбцов КАТАЛОЖНЫЙ НОМЕР, ИЗГОТОВИТЕЛЬ и КОД СБОРКИ.

Отображение записей каталога, добавленных ранее в избранное для активной категории.

Переключение в режим редактирования, в котором можно добавить новые и отредактировать имеющиеся записи каталога.

База данных для поиска
Определение базы данных, которая активна: основная или дополнительная. Если дополнительная база данных для активного проекта не определена, возможность выбора дополнительной базы данных отключена.
Заголовок столбца
Сортировка результатов на основе значений выбранного столбца.

Контекстное меню заголовков столбцов

Щелкните правой кнопкой мыши любой заголовок столбца в разделе "Результаты", чтобы открыть контекстное меню.

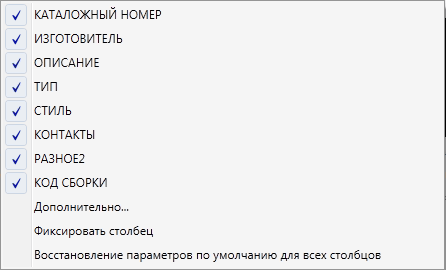

Список меток столбцов
Управление видимостью столбца.
Дополнительно
Отображение столбцов для открытия диалогового окна, в котором можно изменить видимость всех просматриваемых столбцов в таблице базы данных.
Заморозить/разморозить столбец
Фиксация столбца: при прокрутке все столбцы слева от замороженного столбца остаются видимыми.
Восстановление значений по умолчанию для всех столбцов
Отмена всех изменений, включая изменения размера, порядка и видимости.

Только режим вставки

Выберите запись на панели "Результаты", чтобы открыть подменю режима вставки.

Изображения графических образов
Изображения графических образов, связанные с отображением каталогов в подменю. Щелкните в месте вставки блока.

В дополнение к блокам в обозревателе каталогов поддерживается связывание команд, выбранных в графическом меню. Следующие значки обозначают команду, связанную с значением по каталогу:

  • — команда 2-полюсного графического образа
  • — команда 3-полюсного графического образа
  • — команда параметрического модуля ПЛК
  • — пользовательская команда для вставки графического образа
Открытие графического меню, в котором можно выбрать графический образ для вставки.
Открытие диалогового окна «Проверка спецификации», в котором можно просмотреть сведения основного каталога и связанных элементов узла.
Отображение URL-адреса или документа, связанного с записью, как указано в поле Weblink.
Добавление записи в избранное для активной категории. Если выбранной записи нет в избранном, параметр отображается в подменю.
Удаление записи из избранного для активной категории. Если выбранная запись находится в избранном, параметр отображается в подменю.

Только режим редактирования

Внесение правок в базу данных каталога.

Отмена правок таким образом, чтобы они не записывались в базу данных каталога.

Контекстное меню режима редактирования

Щелкните правой кнопкой мыши запись каталога на панели результатов, чтобы открыть контекстное меню.

Вырезать, копировать, вставить
Вырезание или копирование выбранных ячеек. Вставка ранее вырезанных или скопированных компонентов.
Копировать строку
Копирование строк для всех выбранных ячеек.
Вставить строку
Вставка ранее скопированной строки в конце.
Удалить строку
Удаление строк для всех выбранных ячеек.
Веб-ссылка
Отображение URL-адреса или документа, связанного с записью, как указано в поле Weblink.
Сведения о сборке
Открытие диалогового окна «Проверка спецификации», в котором можно просмотреть сведения основного каталога и связанных элементов узла.

Только режим выбора

Если в одном из диалоговых окон вставки или редактирования выбран поиск в каталоге, обозреватель каталогов открывается в режиме выбора.

Фильтровать по значению ПРИМЯБЛОКА

В случае выбора:

  • Записи, содержащие значение ПРИМЯБЛОКА, которое соответствует имени блока графического образа, включаются в список результатов.
    Прим.: Если первый символ имени графического образа — H или V, он игнорируется в совпадениях для ПРИМЯБЛОКА. Например, имя графического образа HLT1G.DWG соответствует значению "LT1G" поля ПРИМЯБЛОКА.
  • Записи, которые содержат пустое значение ПРИМЯБЛОКА, включаются в список результатов.

Контекстное меню панели результатов

Щелкните правой кнопкой мыши запись каталога на панели результатов, чтобы открыть контекстное меню.

Добавить в избранное
Добавление записи в избранное для активной категории. Если выбранной записи нет в избранном, параметр отображается в подменю.
Удалить из избранного
Удаление записи из избранного для активной категории. Если выбранная запись находится в избранном, параметр отображается в подменю.
Веб-ссылка
Отображение URL-адреса или документа, связанного с записью, как указано в поле Weblink.
Сведения о сборке
Открытие диалогового окна «Проверка спецификации», в котором можно просмотреть сведения основного каталога и связанных элементов узла.
