Создание трассы с помощью анализа горизонтальной регрессии

Узнайте, как создавать и просматривать трассы с помощью анализа горизонтальной регрессии.

Для создания трассы с помощью анализа горизонтальной регрессии сначала задаются линейные данные съемки, а затем определяются свойства базовой трассы.

Задание критериев горизонтальной регрессии

1. Откройте диалоговое окно «Настройка горизонтальной регрессии».
   • Перейдите на вкладку «Главная» панель «Создать проектные данные» раскрывающийся список «Трасса» «Анализ горизонтальной регрессии».
   • Выберите вкладку «Железная дорога» панель «Трасса» «Анализ горизонтальной регрессии».

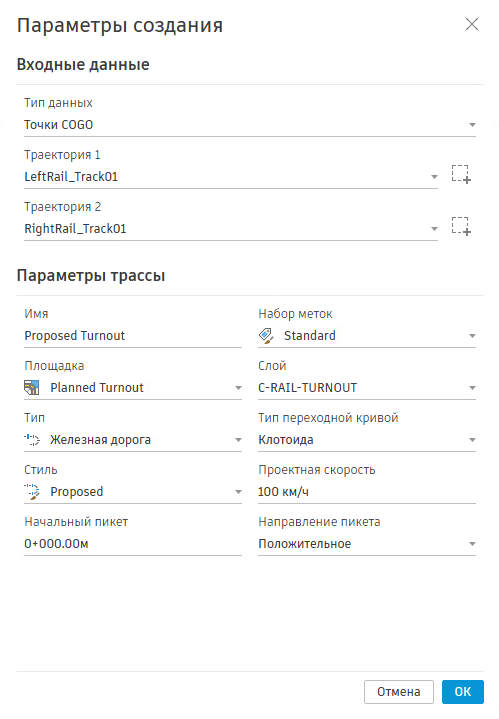

     Откроется диалоговое окно Настройка горизонтальной регрессии.


2. В диалоговом окне «Настройка горизонтальной регрессии» в разделе «Входные данные» укажите тип данных, на основе которых будет создаваться анализ горизонтальной регрессии: точки COGO, характерные линии, 2D полилинии или 3D полилинии.
3. Рядом с траекторией 1 щелкните .
   Прим.: Если в качестве значения параметра «Тип входных данных» выбрано значение «Точки COGO», группу точек можно выбрать в раскрывающемся списке.
4. На чертеже выберите объекты, на основе которых необходимо создать анализ горизонтальной регрессии. Нажмите Enter.
   Прим.: Можно выбрать только объекты, соответствующие входному типу, выбранному в шаге 2. Нельзя выбирать различные типы объектов.
5. Если требуется выполнить анализ горизонтальной регрессии между двумя траекториями объектов, то рядом с полем «Траектория 2» нажмите кнопку . Этот шаг необязателен. Если выбрать траекторию 2, результатом регрессии будет осевая линия между траекторией 1 и траекторией 2.
6. На чертеже выберите объекты, на основе которых необходимо создать анализ горизонтальной регрессии. Нажмите клавишу ENTER.
7. В разделе «Параметры трассы» задайте следующие параметры:
   • Имя
   • Площадка
   • Type (Тип)
   • Стиль
   • Начальный пикет
   • Набор меток
   • Слой
   • Тип переходной кривой
   • Проектная скорость
   • Направление пикета
8. Нажмите «OK».

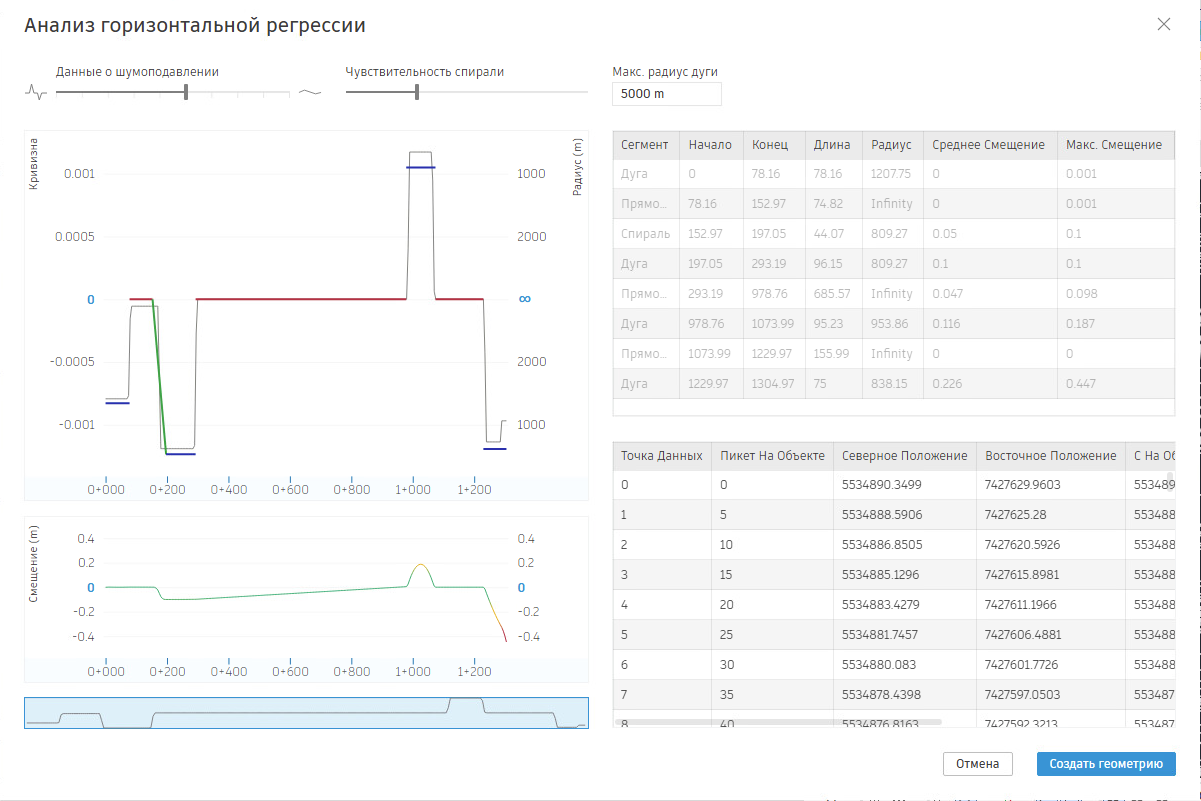

Откроется вид Анализ горизонтальной регрессии.

9. Проверьте и уточните данные трассы, сформированной с помощью регрессии по горизонтали.
10. Нажмите кнопку «Создать геометрию» для создания трассы.
