Коллекции определений материалов и представлений.

Некоторые библиотеки устанавливаются вместе с программами Autodesk, а также возможно создание пользовательских библиотек.

Несколько программ могут иметь общий доступ к библиотекам материалов и представлений. Единый источник определений материалов и представлений модели обеспечивает согласованность визуализации, использования материалов, анализа и повышает контроль качества. Для каждого продукта используемые компоненты ограничены.

В следующем примере показано, как можно использовать один и тот же материал в нескольких программных продуктах.

AutoCAD, Showcase		Inventor		Revit		Анализ/Моделирование
Материал:	Сталь A36	Материал:	Сталь A36	Материал:	Сталь A36	Материал:	Сталь A36
Компонент	Свойства	Компонент	Свойства	Компонент	Свойства	Компонент	Свойства
Представление модели	Металл — сталь — сатинированная	Представление модели	Металл — сталь — сатинированная	Представление модели	Металл — сталь — сатинированная	Представление модели	Металл — сталь — сатинированная
Физические свойства	Стандарт ASTM A36	Физические свойства	Стандарт ASTM A36	Физические свойства	Стандарт ASTM A36	Физические свойства	Стандарт ASTM A36

Библиотеки материалов и представлений

Библиотеки материалов и представлений модели представляют собой набор определений материалов и представлений модели. Некоторые библиотеки устанавливаются вместе с другими пользователями программ Autodesk, другие создаются пользователями. Можно создавать библиотеки для организации материалов и представлений модели, которыми вы будете пользоваться. Библиотеки, входящие в комплект поставки программы, заблокированы и при перечислении в обозревателях обозначены значком, указывающим соответствующее условие. Можно скопировать компоненты заблокированной библиотеки в пользовательскую библиотеку, в которой их можно редактировать и изменять.

Материалы

Материалы представляют собой комбинации различных типов наборов характеристик, которые называются компонентами. В Inventor используются материалы двух компонентов: физических и представлений модели. В совокупности эти два компонента представляют определение материала Inventor. Материалы назначаются для деталей.

В разделе Физические свойства содержится информация о составе материала, используемого для моделирования, анализа и определения таких свойств Inventor, как масса, площадь и объем. Физические свойства можно использовать для определения соответствующих материалов для проектирования.

Представления модели

Представления модели определяют визуальные характеристики материала и назначаются для любой грани, элемента, детали или сборки. С их помощью можно увидеть, как деталь или сборка часто выглядят в незаконченном виде, в процессе выполнения или в готовом виде. Представления модели можно использовать в качестве инструмента визуальной группировки путем применения их на нескольких деталях или сборках.

Свойства представлений модели обеспечивают визуальную реализацию материала — цвет, текстуру, карту выдавливания, зернистость. Все материалы имеют назначенные для них представления модели. Можно переопределить эти представления модели для изменения вида компонента.

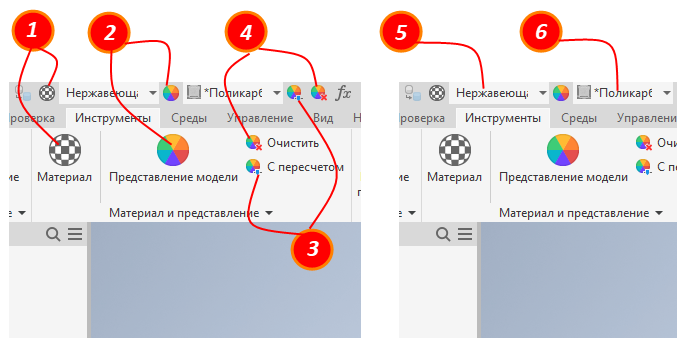

Точки доступа для команд "Материал", "Представление модели", "Корректировка" и "Отменить переопределения" следующие:

1. Доступ к обозревателю материалов. Используется для создания и изменения материалов.
2. Доступ к обозревателю представлений модели. Используется для создания и изменения представлений модели.
3. Активация команды "Корректировка". Используется для изменения назначенных представлений модели.
4. Доступ к команде "Отменить переопределения". Используется для удаления переопределений представления модели.
5. Назначение указанного материала для набора объектов.
6. Назначение указанного представления модели для набора объектов.

Установить библиотеки

Установка программ или программных пакетов Autodesk включает библиотеки компонентов. Каждая библиотека компонентов содержит все сведения, необходимые для определения содержимого библиотеки. Библиотеки подразделяются на категории. Установленные библиотеки доступны только для чтения, и в обозревателе рядом с ними отображается значок блокировки. Можно скопировать компоненты заблокированной библиотеки в пользовательскую библиотеку, в которой их можно редактировать и изменять.

Autodesk Material Library содержит различные определения материалов. Эта библиотека устанавливается и используется с каждой программой и программным пакетом.

Библиотека представлений Autodesk содержит только представления моделей, которые обеспечивают визуальное описание компонентов. Представления моделей можно переопределять. Эта библиотека устанавливается и используется с несколькими программами и программными пакетами.

Библиотека материалов Inventor содержит базовый набор производственных материалов и представлений модели. Эта библиотека устанавливается только в Inventor.

Вместе с Autodesk Inventor устанавливаются библиотеки изображений с базовым и низким разрешением.

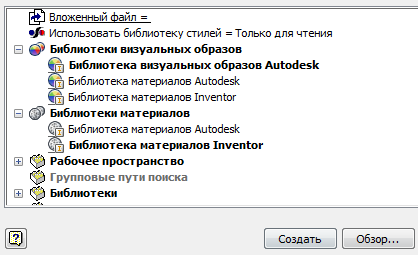

Библиотеки и проекты

В файле проекта задайте библиотеки материалов и представлений модели, которые требуется связать с проектом. Для разделов материалов и представлений требуется по меньшей мере одна библиотека материалов. Если имеется только одна библиотека, ее нельзя удалить до тех пор, пока не будет добавлена другая.

Библиотеки материалов и представлений располагаются отдельно от других библиотек, связанных с проектом, таких как библиотеки стилей. Библиотеки, установленные вместе с программами Autodesk, доступны только для чтения. С помощью атрибута файла можно задать для пользовательских библиотек свойство "Только для чтения" или "Чтение/запись".

Можно создать пользовательскую библиотеку материалов и задать ее в качестве активной библиотеки в проекте. Чтобы сделать пользовательскую библиотеку доступной только для чтения, используйте свойство файла в Проводнике Windows и задайте атрибут файла библиотеки "Только для чтения". Все файлы библиотек материалов имеют расширение .adsklib.

Активная библиотека

В редакторе проекта имя активной библиотеки отображается полужирным шрифтом. Если библиотека содержит материалы и представления моделей, можно добавить ее в разделы библиотеки материалов и представлений моделей. Их можно включить одновременно. Активная библиотека заполняет элементами управления все места в Inventor, где указан или используется список материалов, включая панель "Быстрый доступ". Если в файле проекта есть только одна библиотека, она является активной по умолчанию. Можно удалить активную библиотеку, если она не является единственной в списке. Активный статус наследует библиотека, находящаяся выше текущей активной библиотеки.

Можно открыть другие библиотеки, выбирая их из списка или переходя к ним с помощью команды обозревателя Открыть существующую библиотеку.

Стили цветов и материалов из предыдущих версий

Если стандартные стили материалов или цвета в Inventor не изменялись, необходимости переноса их в следующую версию нет. Они уже там есть.

При открытии документа в нем сохраняются материалы и цвета из предыдущей версии. При сохранении документа завершается процесс переноса. Если требуется, чтобы цвета из предыдущей версии были доступны для других документов, добавьте перенесенный материал или представление модели в пользовательскую библиотеку. См. раздел

Можно выполнить перенос пользовательских цветов и материалов из предыдущих версий, чтобы сохранить их.
