Работа с обозревателем сборки

Позволяет отображать и скрывать выбранные компоненты, фильтровать содержимое, управлять доступом к функции редактирования и использовать альтернативные возможности доступа к функциям в контекстном меню.

Новые возможности: 2022

Параметры меню обозревателя

Команды в среде сборки и в среде модели позволяют отображать в обозревателе только нужные данные. Чтобы заблокировать отображение определенных типов данных, можно использовать следующие команды. Чтобы отменить выбор, снимите соответствующий флажок.

Выберите , чтобы открыть параметры отображения и другие настройки.

Найти — открытие окна поиска, в котором можно выполнить поиск объектов по заданным критериям. Используйте команду "Найти", чтобы найти поврежденные связи, подавленные компоненты и элементы, имена и значения параметров эскиза. Можно также задать другие комбинации критериев по своему выбору.
Редактировать значения в обозревателе — скрытие или отображение поля редактирования обозревателя. Если этот параметр включен, окно редактирования обозревателя (используемое для изменения или измерения геометрии с зависимостями) отображается рядом с редактируемым элементом.
Параметры изображений
- Скрыть ПСК — скрытие или отображение пользовательских систем координат.
- Скрыть рабочие элементы — скрытие или отображение рабочих элементов, а также папки «Начало».
- Только дочерние элементы — воздействие на отображение всех узлов верхнего уровня. Параметр недоступен в среде проектирования деталей (при редактировании или создании детали по месту).
- Скрыть с полной зависимостью — отображаются только компоненты, в которых существуют проблемы с зависимостями.
- Скрыть примечания — скрытие или отображение примечаний.
- Скрыть предупреждения — скрытие или отображение предупреждений, прикрепленных к зависимостям в обозревателе. Если выбрана команда "Скрыть предупреждения", сообщения об ошибках все равно будут отображаться.
- Скрыть документы — скрытие или отображение внедренных документов.
- Показать расширенные имена — скрытие или отображение расширенных сведений для конструктивных элементов.
- Показать состояние зависимости — отображение статусов всех зависимостей (, и ).
  - С полной зависимостью: компоненты с полной зависимостью обозначены черной точкой.
```
  ![](../../images/constraint_fully.png)
```
  - С недостаточным количеством зависимостей: если компонент имеет недостаточное количество зависимостей и требуется вмешательство пользователя, он обозначается контуром в виде точки. Чтобы устранить эту проблему, сначала откройте диалоговое окно «Редактировать зависимость», чтобы определить, в чем заключается проблема.
```
  ![](../../images/constraint_under.png)
```
  - Неизвестно: тире указывает, что статус зависимостей для компонента неизвестен. Чтобы устранить эту проблему, выполните повторное построение сборки. На ленте выберите вкладку «Инструменты» вкладку «Управление» панель «Обновить» «Перестроить все» .
```
  ![](../../images/constraint_unknown2.png)
```

Поиск и фильтры

См. раздел Обозреватель Inventor.

Папки обозревателя

Примечание. Создайте папки, чтобы упорядочить узлы обозревателя по группам или улучшить демонстрацию проектного замысла.

Состояния модели — доступ к состояниям модели и подстановкам. Выберите, чтобы настроить или активировать состояние модели.

Дополнительные сведения о состояниях моделей см. в разделе Создание состояний модели.

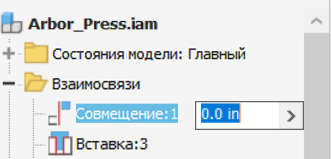

Взаимосвязи — отображение последовательного списка всех соединений и зависимостей в сборке. Можно быстро изменить или измерить геометрии с зависимостями путем выбора элемента в папке «Взаимосвязи». Параметр меню обозревателя Редактировать значения в обозревателе должен быть включен.

Представления — доступ к видовым и позиционным представлениям. Эта команда используется для определения или восстановления представления.

Параметры контекстного меню отображают действия, которые можно осуществлять в папке изображений.

Совет. Выберите команду «Показать все» в меню активного вида, чтобы восстановить вид операции «Изолировать компоненты» до полного масштаба.

Дополнительные сведения о параметрах меню для каждого типа представления см. в разделе:

Настройки контекстного меню

В контекстном меню (вызывается щелчком правой кнопки мыши) доступны операции для работы с выбранным в обозревателе компонентом, конструктивным элементом или взаимосвязью. В зависимости от конфигурации обозревателя и выбранного элемента могут быть доступны либо все пункты контекстного меню, либо только некоторые из них.

Щелкнув правой кнопкой мыши элемент в графическом окне или в обозревателе, можно вызвать контекстное меню, дополненное параметрами просмотра.

Если к файлу детали с состояниями модели применена команда «Копировать компонент», то при вызове команды «Открыть» из контекстного меню данный файл еще не сохранен на диске. Появится диалоговое окно с запросом на сохранение файла перед открытием.

Примечание.

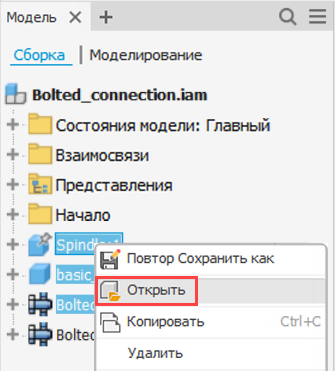

Можно выбрать несколько компонентов и узлов в обозревателе и открыть набор объектов в отдельных сеансах. Щелкните набор объектов правой кнопкой мыши и выберите «Открыть».
