ViewCube (Видовой куб)

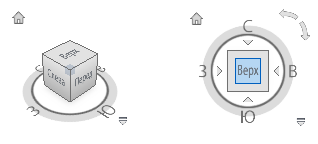

Autodesk® ViewCube® (Видовой куб) представляет собой постоянный интерфейс, который можно выбрать и перетащить для корректировки точки обзора модели. Он отображается в одном из верхних углов окна в неактивном состоянии. Он становится активным, если навести на него курсор.

Дополнительный компас отображается под инструментом ViewCube (Видовой куб). Он указывает, какое направление определено как "Север" для модели.

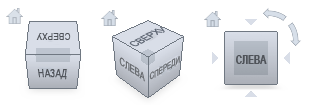

При изменении вида инструмент ViewCube (Видовой куб) изменяет положение, чтобы обеспечить визуальное представление о текущей точке обзора модели.

Для управления видом модели можно:

• перетащить или щелкнуть инструмент ViewCube (Видовой куб);
• переключиться на один из доступных стандартных видов;
• повернуть текущий вида;
• перейти к исходному виду.

При выборе инструмента ViewCube (Видовой куб) или компаса для изменения ориентации модели, она вращается вокруг точки, которая отображается в центре объекта, выбранного последним.

Представление инструмента ViewCube (Видовой куб)

ViewCube (Видовой куб) отображается в неактивном или активном состоянии. Если видовой куб неактивен, по умолчанию он отображается частично прозрачным. Когда инструмент активен, он отображается непрозрачным и может скрывать изображение объектов на текущем виде модели.

Можно управлять уровнем непрозрачности неактивного инструмента ViewCube (Видовой куб), а также выбирать следующие параметры.

• Размер
• Положение
• Ориентация по умолчанию
• Отображение компаса

Виды в перспективе и ортогональные виды

ViewCube (Видовой куб) поддерживает две разных проекции вида:

Перспективная: виды в перспективной проекции рассчитываются на основании расстояния от теоретической камеры и целевой точки. Чем меньше расстояние между камерой и целевой точкой, тем более искаженным является изображение из-за эффекта перспективы. Увеличение расстояния приводит к уменьшению искажения модели.

Ортогональная: ортогонально спроецированные виды отображают все точки модели, которая проецируется параллельно экрану.

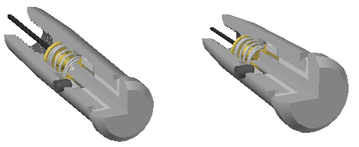

На этом рисунке показана одна модель с одним направлением вида, но с использованием разных проекций.

Перспективная с ортогональными гранями: при изменении вида для модели происходит его обновление. Он использует последний режим проецирования, за исключением тех случаев, когда текущим режимом проецирования, установленным для инструмента ViewCube (Видовой куб), является перспективная проекция с ортогональными гранями. В этом случае все виды отображаются в перспективной проекции, если только модель не рассматривается в одном из видов граней: сверху, снизу, спереди, сзади, слева или справа.

Команда "Блокировать в текущий набор"

В меню ViewCube выберите команду "Блокировать в текущий набор", чтобы зафиксировать инструмент ViewCube (Видовой куб) для отображения одного или нескольких выбранных объектов. Эта операция определяет центр текущего вида и расстояние от центра для вида на основе выбранных объектов.

Если установлен флажок "Блокировать в текущий набор":

• Выделение и снятие выделения объектов не оказывает влияния на положение центра вида или расстояние до него, когда ориентация вида изменяется с помощью инструмента ViewCube (Видовой куб).
• Параметр "Показать до границ" блокируется. "Показать до границ" не выполняется независимо от настроек инструмента ViewCube (Видовой куб).
