Проект пресс-формы в Inventor

Mold Design обеспечивает интегрированные функциональные возможности пресс-формы для Autodesk Inventor. С помощью имеющихся интеллектуальных инструментов и каталогов можно быстро создавать точные проекты пресс-форм.

Добавление инструментов в локальные библиотеки компонентов

Чтобы сократить время установки, только подмножество из локальной библиотеки компонентов Inventor Mold содержится на установочном диске.

Чтобы скачать все доступные компоненты, выполните указанные далее действия.

1. Перейдите в учетную запись на портале Autodesk Account.

2. Найдите программу Inventor.

3. Выберите нужную версию Inventor.

4. Перейдите на вкладку «Библиотеки».

Ключевые элементы

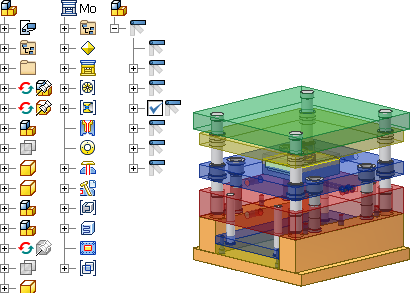

Понятный интерфейс последовательно направляет пользователя по всем этапам проектирования пресс-форм.

• Многогнездная пресс-форма: обеспечивает управление многогнездными пресс-формами. Позволяет переключаться между множественными пластмассовыми деталями для завершения разъема конструкции для каждого набора пуансона и матрицы.
• Питатель и шейка питателя: средства для определения типа и местоположения шеек питателя, а также эскиза, размера и формы питателя.
• Канал охлаждения: повышает КПД проектирования пресс-форм и упрощает процесс создания сложных каналов охлаждения.
• Проектирование пуансона и матрицы: позволяет решать сложные проблемы, связанные с определением детализации. Сочетание этих функций обеспечивает закрытие зазоров, адаптивное и автоматическое создание заливки отверстий и поверхностей разделения.
• Стандартные инструменты и библиотека компонентов: поддерживают большое количество компонентов из коммерческих каталогизированных библиотек, а также предоставляют возможность создания пользовательских деталей.
• Автоматическое создание чертежей: с помощью автоматического создания 2D-чертежей можно создавать профессиональные 2D-чертежи пресс-форм по отдельности или комплектом на основе 3D-моделей в пресс-форме. Функция управления чертежами обеспечивает комбинации клавиш для просмотра, удаления, открытия и переименования автоматически созданных двумерных чертежей.
• Стандартные и настраиваемые пресс-формы: обеспечивает доступ к библиотеке, содержащей большое количество стандартных пресс-форм от 14 различных поставщиков. С помощью функции настройки пресс-форм можно добавлять, удалять и настраивать компоненты, а также выполнять сборку всех компонентов пресс-формы. Пользователи могут добавлять собственные проекты пресс-форм даже без специальных навыков программирования.
• Полная ассоциативность: Mold Design обеспечивает полную ассоциативность всего процесса проектирования пресс-форм. При необходимости проекты пресс-форм можно изменять. Изменения, внесенные в отливаемую деталь, автоматически распространяются на пуансон и матрицу. Любые изменения охлаждающих каналов, плит или стандартных компонентов автоматически отражаются в пресс-форме.
