Поиск и исправление ошибок (среда исправления)

Команда "Найти ошибки" используется для выявления количества и степени тяжести ошибок в телах. Если обнаружены ошибки, используйте команду "Исправить ошибки", которая позволяет исправлять геометрию с указанным значением допуска.

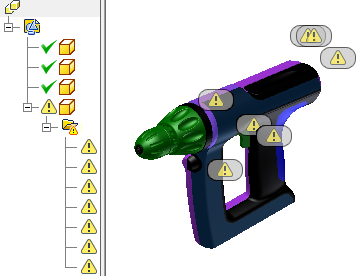

Найти ошибки

1. В обозревателе деталей дважды щелкните узел исправления, чтобы перейти в среду исправления. Также можно щелкнуть правой кнопкой мыши узел исправления и выбрать команду "Исправить тела".

2. Тела и поверхности для анализа можно выбрать одним из следующих методов.

   • Выберите на ленте вкладку «Исправление» панель «Исправление» «Найти ошибки».
   • В обозревателе щелкните правой кнопкой мыши тело и выберите "Найти ошибки".

3. В обозревателе или графическом окне выберите тела для проверки или нажмите кнопку "Выбрать все".

4. Чтобы проверить данные, выберите "ОК".

5. Если обнаруживаются ошибки, они отображаются в списке по типу в окне обозревателя.

6. Щелкните ошибку в обозревателе, чтобы в графическом окне появился глиф, указывающий ее местоположение.

7. Щелкните ошибку в графическом окне, чтобы вызвать мини-панель инструментов для исправления ошибок.

Ошибки геометрии могут привести к сбою операций моделирования или воспрепятствовать преобразованию элементов в твердое тело. После выполнения команды "Найти ошибки" в обозревателе отображается список кривых, тел или поверхностей, которые ошибки геометрии и сгруппированы по типу ошибок. Перед исправлением ошибок топологии следует выполнить команду "Исправить ошибки".

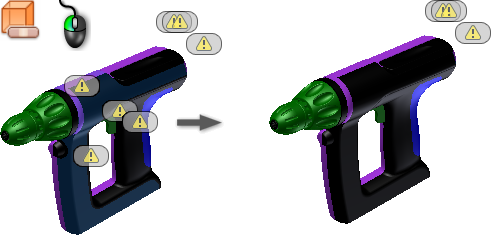

Исправить ошибки

1. Используйте команду "Найти ошибки" для проверки геометрии. При обнаружении ошибок активируется команда "Исправить ошибки".

2. Тела и поверхности для анализа можно выбрать одним из следующих методов.

   • Выберите на ленте вкладку «Исправление» панель «Исправление» «Исправить ошибки».
   • В обозревателе щелкните правой кнопкой мыши тело и выберите "Исправить ошибки".

3. Выберите тела для исправления в обозревателе или графическом окне, либо щелкните "Выбрать все".

4. Задайте допустимое изменение (допуск между свободными ребрами).

5. Нажмите кнопку "Анализ выбранных объектов", чтобы получить отчет о том, сколько ошибок устранено с использованием этого допуска. Исправленные ошибки выделяются в графическом окне.

   Примечание. Рекомендуется использовать небольшое значение допуска. Если ошибки не будут исправлены, понемногу увеличивайте значение допуска и нажимайте кнопку "Анализ выбранных тел" для получения нового отчета. Это обеспечит сохранение исходной целостности поверхности.

6. Нажмите "ОК", чтобы применить допуск и исправить ошибки, или кнопку "Отмена", чтобы завершить команду без исправления ошибок.
