Создание деталей для разработки конструкционного профиля

Для создания деталей или параметрических деталей для разработки конструкционного профиля предлагаются следующие процедуры:

• Во время процесса разработки создайте деталь или параметрическую деталь. Программа добавит отсутствующие рабочие плоскости и параметры для разработки и обзора генератора рам.
• Создайте деталь или параметрическую деталь, соблюдая требования к моделированию при разработке, чтобы во время процесса разработки автоматически был добавлен только элемент контрольной длины.

В разрабатываемую деталь рекомендуется включить только элемент выдавливания. Если необходимо добавить большее число элементов, создайте их после выполнения разработки. Включение других элементов может привести к непредсказуемым результатам.

Создание деталей - автоматическое изменение

При создании деталей и параметрических деталей для разработки в Генераторе рам используйте элемент выдавливания и выберите операцию объединения в ограничениях. Позднее при применении команды разработки для детали или параметрической детали необходимые для разработки рабочие плоскости и параметры будут добавляться автоматически.

1. Создайте 2D-эскиз. Добавьте все необходимые элементы, например сопряжения, фаски, отверстия и т.д. в один эскиз.

2. Добавьте все необходимые размеры и наложите зависимости.

3. Выдавить контур эскиза. Используйте объединение в качестве операции ограничения.

4. При необходимости перед выполнением разработки преобразуйте деталь в параметрическую деталь. Для разработки параметрической детали добавьте параметр длины для элемента выдавливания в таблицу параметрической детали.

5. Используйте команду разработки для детали или параметрической детали.

   Отобразится диалоговое окно с информацией обо всех изменениях детали, которые были сделаны автоматически во время процесса разработки.

Создание деталей - включение требований к моделированию

1. Создайте смещение двух рабочих плоскостей относительно плоскости XY. Эти рабочие плоскости используются в качестве начальной и конечной рабочих плоскостей.

   Значение смещения начальной рабочей плоскости равно 0.

   Значение смещения конечной рабочей плоскости соответствует базовой длине детали.



2. Создайте другой параметр, присвойте ему любое имя (например B_L), установите для него значение 1 дюйм или 10 мм (в метрическом стандарте).

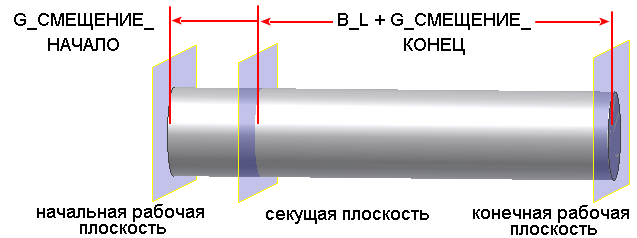

3. Определите следующие три параметра для проставления расстояний между этими плоскостями.

   G_L — это базовая длина, необходимая для установки соответствия в качестве параметра категории. Установите его как параметр экспорта.

   G_OFFSET_START измеряет расстояние между начальной плоскостью и плоскостью сечения и отображает расстояние до формы линий разрыва в генераторе рам. При создании модели в качестве значения параметра можно использовать 0.

   G_OFFSET_END измеряет расстояние между конечной плоскостью и плоскостью сечения и отображает расстояние до формы линий разрыва в генераторе рам. При создании модели в качестве значения параметра можно использовать 0.

4. Выполните выдавливание в эскизе с применением ограничений "От и до".

   • В диалоговом окне "Выдавливание" выберите профиль, затем выберите эскиз на секущей плоскости.
   • Выберите ограничение "От и до". Нажмите верхнюю стрелку выбора, затем выберите начальную плоскость. Нажмите нижнюю стрелку выбора, затем выберите конечную плоскость.
   • Нажмите кнопку "OK".

5. Отредактируйте параметры.

   Начальная плоскость - установите значение расстояния -G_OFFSET_START.

   Конечная плоскость - установите значение расстояния B_L+G_OFFSET_END.

6. При необходимости перед выполнением разработки преобразуйте деталь в параметрическую деталь. Для разработки параметрической детали необходимо добавить параметр длины B_L для элемента выдавливания в таблицу параметрической детали.

7. Выполните команду разработки детали. На вкладке "Отображение параметров" выберите B_L в качестве базовой длины. Нажмите кнопку "OK".

   Деталь разработана с применением требуемых параметров. Элемент контрольной длины добавлен и отображен в браузере. Диалоговое окно с информацией о других изменениях не отображается.
