Категории Revit для Inventor

Новые возможности версии 2026

Доступ

• Узел обозревателя «Свойства Inventor» вкладка «Проект»
• Вкладка «Сборка» панель «Управление» «Спецификация»

Использование

Категорию Revit можно использовать везде, где используются свойства Inventor, например в эскизе, 3D-аннотациях или в среде чертежа. Поскольку их можно использовать как с деталями, так и со сборками, их можно применять для экспорта в формат RVT или RFA.

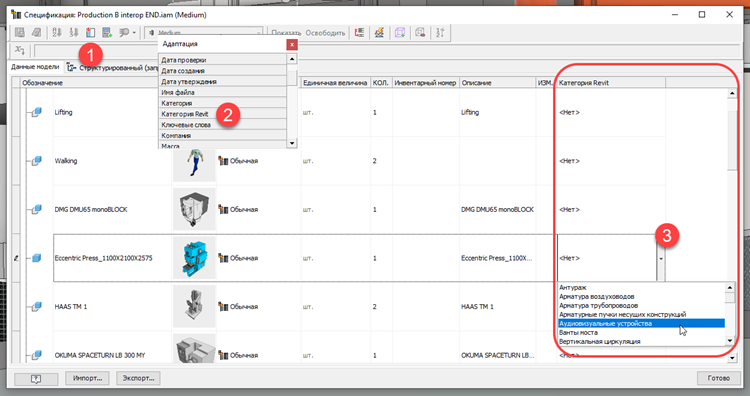

Например, можно добавить столбец «Категория Revit» в редактор спецификаций, чтобы разрешить назначение категорий в редакторе. Назначьте ту же категорию одному или нескольким выбранным компонентам или назначьте категорию одному компоненту, а затем скопируйте и вставьте в другие компоненты.

Команда Включить свойства позволяет назначить категорию Revit по умолчанию при подготовке моделей для экспорта в формат RVT. При использовании любой экспортированный компонент, у которого свойству Inventor «Категория Revit» задано значение <Нет>, наследует выбранную категорию по умолчанию. Дополнительные сведения см. в разделе Включение свойств в операции экспорта Revit.

Список категорий Revit

Доступны следующие категории Revit:

• Нет
• Устои мостов
• Воздухораспределители
• Аудиовизуальные устройства
• Подшипники
• Ванты моста
• Мостовое полотно
• Каркас моста
• Фитинги кабельного лотка
• Участки кабельных лотков
• Кабельные лотки
• Шкафы
• Колонны
• устройства связи;
• Соединительные детали каналов
• Коробы
• Стеновые панели
• Импосты витражей
• Датчики
• Двери
• Арматура воздуховодов
• Фитинги воздуховодов
• Воздуховоды
• Электрооборудование
• Электроприборы
• Антураж
• Температурные швы
• Системы пожарной сигнализации
• Противопожарная защита
• Перекрытия
• Оборудование предприятий общественного питания
• Изготовление мебели
• Обобщенные модели
• Осветительная аппаратура
• Осветительные приборы
• Устройства механического управления
• Механическое оборудование
• Медицинское оборудование
• Устройства цепей вызова медперсонала
• Опоры
• Арматура трубопроводов
• Трубопроводные фитинги
• Трубы
• Сантехническое оборудование
• Санитарно-технические приборы
• Ограждения
• "Последовательности"
• Предохранительное устройства
• Знаки
• Специальное оборудование
• Разбрызгиватели
• Лестницы
• Несущие колонны
• Соединения несущих конструкций
• Области раскладки арматурных сеток
• Фундаменты несущей конструкции
• Несущий каркас
• Арматура каркаса
• Элементы жесткости несущей конструкции
• Арматурные пучки несущих конструкций
• Фермы
• Временные конструкции
• Вертикальная циркуляция
• Управление вибрацией
• Стен
• Окна
