Эта функция позволяет осуществлять подробный анализ катаных или сварных элементов двутавровым поперечным сечением. Для доступа нажмите кнопку «Подробнее» в диалоговом окне Подробные результаты для норм EC3:2022.
Программа позволяет выполнять следующие независимые раздельные расчеты на основе требований EUROCODE 3, Часть 5 (EN 1993-1-5:2024):
- устойчивость стенки на растяжение (глава 7);
- устойчивость стенки на сжатие (глава 8);
- взаимодействие срез/изгиб/сжатие (глава 9);
- устойчивость сжатой полки (10);
- проверка жесткости ребер (глава 11).

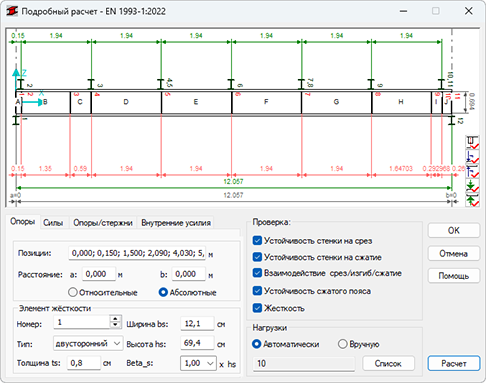

Диалоговое окно разделено на несколько частей:
- Верхняя часть диалогового окна содержит схематическое представление элемента, включая элемент размеров; следующие значки располагаются в правом нижнем углу чертежа:
Включение/выключение изображения ребер, номеров ребер, нумерации панелей и расстояния между ребрами.
Включение/выключение изображения сил, действующих на верхней полке элемента, их нумерации и расстояния между силами.
Включение/выключение изображения сил, действующих на нижней полке элемента, их нумерации и расстояния между силами.
Включение/отключение отображения опор/примыкающих элементов, расположенных на верхней полке элемента, их нумерации и расстояния между опорами/примыкающими элементами.
Включение/отключение отображения опор/примыкающих элементов, расположенных на нижней полке элемента, их нумерации и расстояния между опорами/ примыкающими элементами.
- Диалоговое окно содержит четыре вкладки: Ребра жесткости, Силы, Опоры/Стержни, Внутренние силы.
- Диалоговое окно содержит следующие поля: Проверка и Нагрузки.
