Импорт мостов и туннелей из InfraWorks

Можно импортировать модель моста или туннеля и преобразовать ее геометрию в детали для дальнейшей детализации и анализа.

Прим.: Установленные версии InfraWorks и Revit должны совпадать. Autodesk Revit для InfraWorks также должен быть установлен.

1. Отправьте модель из InfraWorks в Revit.
   • Отправка моста в Autodesk Revit
   • Отправка туннеля в Autodesk Revit

   После загрузки модели в Revit в нее можно добавить конструктивную арматуру.

   Прим.: Для обеспечения согласованности рабочего процесса при импорте геометрии в Autodesk Revit в моделях InfraWorks необходимо использовать те же единицы измерения, что и в моделях Revit. Чтобы управлять видимостью и графикой импортированной геометрии, включите фильтр категории «Инфраструктура» в диалоговом окне Переопределения видимости и графики.

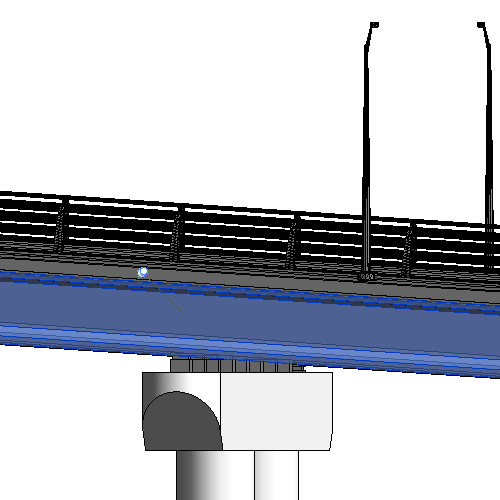

2. Выберите компоненты, которые требуется детализировать, и создайте из них детали.
3. После создания деталей компоненты моста можно детализировать и включать в сборки, как любые другие детали, созданные в Revit.

Прим.: В Revit не поддерживается создание семейства моделей на основе категорий модели моста. На основании этих категорий можно создать семейство аннотаций.
