Интеграция результата с помощью Dynamo для Revit

После создания исследования в модуле генеративного проектирования в Dynamo для Revit выбранный результат можно интегрировать в модель Revit.

Прим.: Если для создания исследования использовался модуль Генеративное проектирование в Revit, ознакомьтесь с этими инструкциями по интеграции конечного результата.

Интеграция результата с помощью Dynamo для Revit

1. При необходимости откройте Revit, Dynamo и диалоговое окно «Просмотр результатов».
   1. Если тип исследования в Dynamo и модель в Revit закрыты, снова откройте их и расположите окна рядом.

      Подробные инструкции приведены в шагах 1, 2 и 4 раздела Создание исследования с помощью Dynamo для Revit.

   2. Если диалоговое окно «Просмотр результатов» для нужного исследования закрыто, в Dynamo выберите «Генеративное проектирование»«Просмотр результатов» и откройте исследование.
2. В диалоговом окне «Просмотр результатов» выполните следующее.
   1. Выберите результат, который требуется включить в модель Revit.
   2. Нажмите кнопку Открыть в Dynamo.
3. Перейдите в окно Dynamo. Если в данный момент открыт другой график и в нем имеются несохраненные изменения, появится предупреждение с запросом на сохранение этих изменений. Выберите нужный ответ.

   В Dynamo откроется версия типа исследования, в которой используются входные данные для выбранного результата.

4. Убедитесь, что в типе исследования выбран нужный результат.

   При интеграции этого результата в модель программа Dynamo добавляет данные в модель или изменяет ее. Перед выполнением этого действия убедитесь, что выбран нужный результат.

   1. На панели «Параметры запуска» в нижней части окна Dynamo нажмите «Выполнить» (или клавишу F5).
   2. Чтобы открыть результат в режиме предварительного 3D-просмотра (если он доступен), нажмите CTRL + B.

      Убедитесь, что получен ожидаемый результат. Если возникли ошибки, устраните их перед продолжением работы.

      Прим.: В зависимости от типа исследования в результате могут отображаться абстрактные представления изменений, которые требуется внести, а не элементы Revit. После интеграции результата элементы будут отображаться в модели.
   3. Для возврата к виду графика повторно нажмите комбинацию клавиш CTR + B.
5. Запустите график, чтобы внести изменения в модель.
   1. На графике найдите узел Gate.

      Он обычно располагается в правой части графика. Чтобы найти его, также можно открыть «Расширения»  «Диспетчер узлов графика» и ввести Gate в поле поиска. Щелкните узел в списке результатов, и он будет размещен по центру рабочего пространства.

      В примере типа исследования он расположен в области группы, которая обозначена примерно как «Создание элементов Revit» или «Узел Gate».

      Прим.: В некоторых типах исследований узел Gate может отсутствовать.

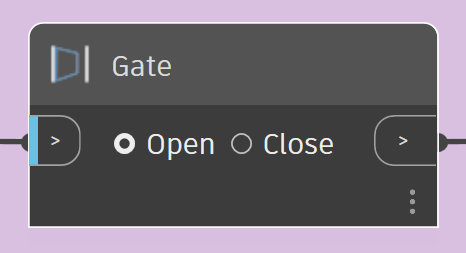

   2. Измените значение узла Gate с Close на Open.


      Это изменение позволяет интегрировать в модель результат Dynamo.

   3. Нажмите «Выполнить», чтобы снова запустить график.

      При открытом узле Gate программа Dynamo соответствующим образом обновляет модель.

6. Revit в Revit.
