Построение эскиза балочной системы

Используйте средства построения эскизов для построения периметра балочной системы.

Видеоролик «Размещение балочных систем и несущих перекрытий»

1. Выберите вкладку «Конструкция»панель «Конструкция» (Балочная система).
2. Выберите вкладку «Изменить | Размещение границы балочной системы»панель «Балочная система» (Эскиз балочной системы).
3. Щелкните панель «Рисование»«Линия» для построения эскиза или панель «Рисование»«Выбрать линии» для выбора существующих линий.

   Можно также щелкнуть панель «Рисование»«Линия» для построения эскиза или панель «Рисование»«Выбрать опоры» для выбора границы балочной системы.

4. На палитре свойств выполните следующие действия.
   • В разделе "Штриховка" выберите "Тип балки".
   • В разделе "Штриховка" в поле свойства "Правило компоновки" определите требования к интервалу размещения элементов балочной системы.
   • Если балки создаваемой балочной системы будут скошенными или расположенными на разных уровнях, выберите параметр «Неплоский».
5. Нарисуйте или выберите линии, определяющие границу балочной системы.

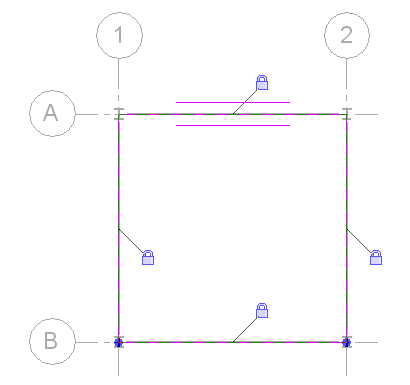

   Связанные зависимостью фиксации с опорами границы балочной системы

6. Выберите вкладку «Изменить | Создать границу балочной системы»панель «Режим» (Выход из режима редактирования).

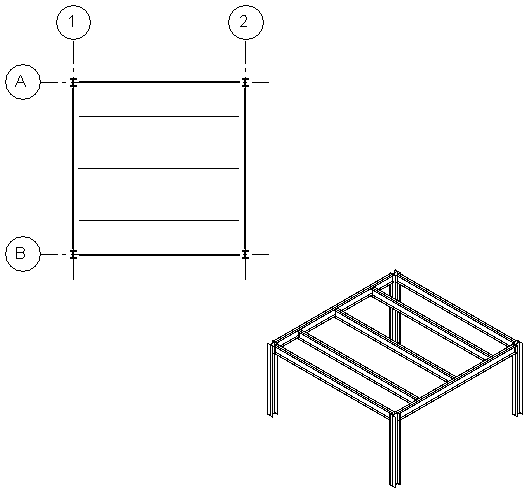

   Вид в плане и 3D вид построенной балочной системы
