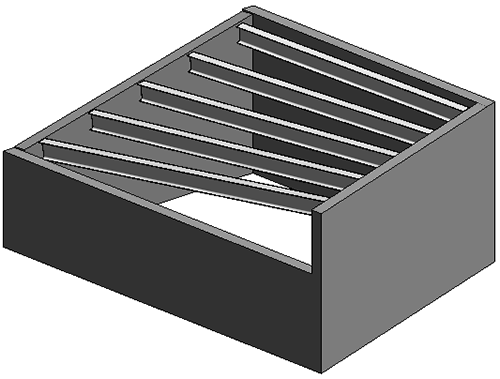

Создание неплоской балочной системы

Можно создавать неплоские балочные системы, в которых высотная отметка балки определяется ее эскизными линиями.

1. Выберите вкладку «Конструкция»панель «Конструкция» (Балочная система).
2. На палитре свойств выберите параметр «Неплоский», чтобы выполнить привязку элементов каркаса балочной системы к опорам соответствующим образом.
3. Если для балочной системы имеется замкнутый контур опорных элементов, выберите вкладку «Изменить | Создать границу балочной системы»панель «Балочная система» (Автоматическое построение балочной системы). Выберите "Стены - Формирование уклона" на панели параметров и щелчком разместите балочную систему.

   Кроме того, можно выбрать вкладку «Изменить | Размещение границы балочной системы»панель «Балочная система» (Эскиз балочной системы). Постройте эскиз балочной системы, используя инструменты на панели рисования, включая инструменты "Выбрать линии" и "Выбрать опоры".

   Линии эскиза балки формируют уклон в соответствии со следующими правилами.

   • Могут формировать уклон только в случае, если они построены с помощью команды "Выбрать опоры".
   • Всегда формируют уклон, если в качестве опоры задана балка.
   • Если опорой является стена, предусмотрено доступное для редактирования свойство "Формирование уклона". По умолчанию флажок установлен.
4. После построения эскиза границы балочной системы выберите вкладку «Изменить | Создать границу балочной системы»панель «Режим» «Выход из режима редактирования».

Отметка конца балки в балочной системе определяется следующим образом:
• Если конец балки присоединяется к эскизной линии, формирующей уклон, балка присоединяется к верху связанной опоры.
• Если эскизная линия не формирует уклон, отметка конца балки находится в плоскости, определяемой конечными точками двух ближайших эскизных линий, формирующих уклон.
• Если в эскизе нет линий, формирующих уклон, балочная система ведет себя как двумерная.
