Автоматизация создания комбинаций нагрузок

Можно использовать генератор комбинаций нагрузок для выбранных региона/страны и норм проектирования.

Ознакомьтесь со списком доступных норм проектирования по регионам/странам.

Порядок использования автоматизации комбинаций нагрузок:

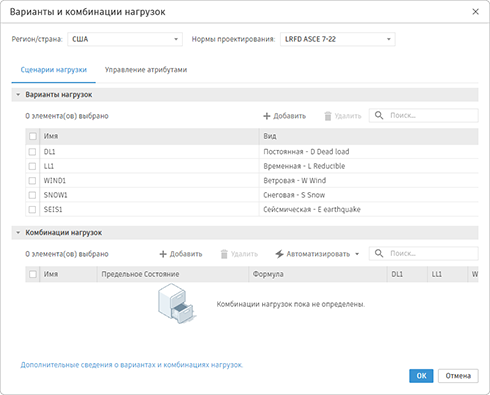

  1. Выберите «Анализ» «Аналитическая модель» (Варианты и комбинации нагрузок).
  2. Перейдите на вкладку «Управление атрибутами».
  3. Разверните узел «Комбинации нагрузок».

  4. Нажмите «Автоматизация» «Автоматизация комбинаций нагрузок».

    Будут созданы комбинации.

  5. Выберите все комбинации или те, которые необходимо использовать.
  6. Нажмите кнопку «Добавить в таблицу».
Прим.: Кнопка «Автоматизация комбинаций нагрузок» доступна, только если учетная запись прошла проверку подлинности в Revit, имеется активное подключение к интернету и варианты нагрузок согласованы с выбранными нормами проектирования.

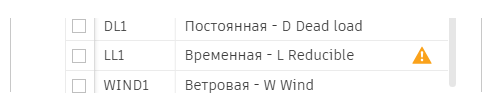

Варианты нагрузок, не согласованные с выбранными нормами проектирования, помечаются после выбора норм проектирования.

Для выравнивания варианта нагрузки по выбранным нормам проектирования откройте раскрывающийся список и выберите соответствующий тип в разделе «Нормы проектирования». Как только вы выберете его, уведомление исчезнет. Повторяйте операцию до тех пор, пока все варианты нагрузок не будут соответствовать выбранным нормам проектирования.

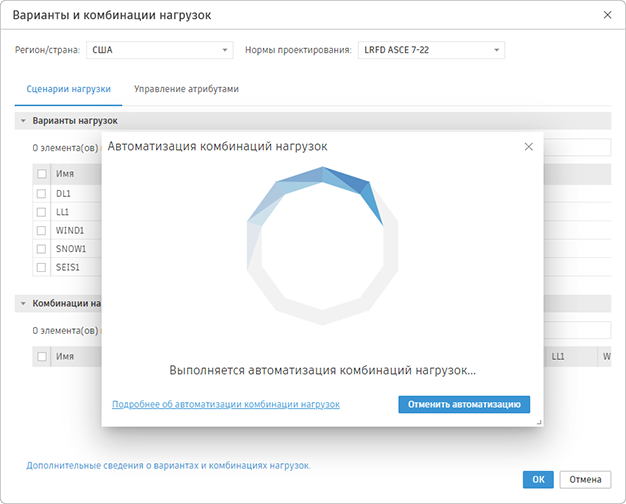

Если выбраны нормы проектирования и все варианты нагрузок соответствуют им, можно запускать процесс автоматизации.

Прим.:

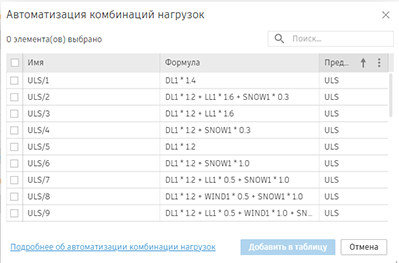

По завершении процесса автоматизации отобразится список результатов.

Прим.: Однако он не является списком комбинаций нагрузок, определенных для проекта. Это результат процесса автоматизации.
Чтобы добавить в проект комбинации нагрузок из списка результатов автоматизации, выполните указанные ниже действия.
  1. Выберите все комбинации или те, которые необходимо использовать.
  2. Нажмите кнопку «Добавить в таблицу».
    3. Прим.:
    • При нажатии кнопки «Отмена» список закрывается без добавления данных в проект.
    • В этом списке можно выполнять поиск, сортировку, а также изменять порядок элементов в нем для быстрого определения требуемых комбинаций нагрузок.
    • Если записи в списке результатов выделены серым цветом, это означает, что комбинации нагрузок с такой формулой уже включены в проект.

Можно в любое время просмотреть с результатов и добавить в проект другие комбинации нагрузок на основе этого списка результатов автоматизации.

Прим.: Если после создания комбинации нагрузок исходные данные, такие как область/регион, нормы, будут изменены либо будут добавлены, удалены или переименованы вариант/тип нагрузки, результаты автоматизации будут недоступны. Для просмотра результатов необходимо снова запустить автоматизацию.

Нормы проектирования по регионам/странам

Регион/страна Нормы проектирования
Австралия AS/NZS 1170.0:2002(4)
Бельгия NBN EN 1990-ANB:2021 (уравнение 6.10)
Бразилия ABNT NBR 8681:2003
Канада NBCC 2020
NBCC 2015
NBCC 2010
Дания DS/EN 1990 DK NA:2021 CC2
DS/EN 1990 DK NA:2021 CC1
DS/EN 1990 DK NA:2021 CC3
EN 1990 DK NA:2007
Еврокод EN 1990:2023 (8.12) VC1 CC2
EN 1990:2023 (8.12) VC1 CC1
EN 1990:2023 (8.12) VC1 CC3
EN 1990:2023 (8.13) VC1 CC2
EN 1990:2023 (8.13) VC1 CC1
EN 1990:2023 (8.13) VC1 CC3
EN 1990:2002/AC:2010 (уравнение 6.10)
EN 1990:2002/AC:2010 (уравнение 6.10 a и b)
Финляндия SFS-EN 1990/2016 RC2
SFS-EN 1990/2016 RC1
SFS-EN 1990/2016 RC3
Франция NF EN 1990/NA Décembre 2011 H<1000m
BAEL 91
CB 71 Avril 2000
CM66 Avril 2000
AL 76 Avril 2000
NF EN 1990/NA Décembre 2011
NF EN 1990/NA Décembre 2011 H>1000m
Великобритания BS-EN 1990:2002+A1:2005 (уравнение 6.10)
BS-EN 1990:2002+A1:2005 (уравнение 6.10 a и b)
BS5950
BS8110
Греция ELOT EN 1990/A1
Индия IS:875 (часть 5)
Италия D.M. 17/01/2018 (A1)
D.M. 17/01/2018 (EQU)
D.M. 17/01/2018 (A2)
Нидерланды NEN-EN 1990:2006/NB:2019 (уравнение 6.10 a и b)
Норвегия NS-EN 1990:2002/NA:2016
Польша PN-EN 1990:2004/AC:2010 (уравнение 6.10 a и b)
Португалия NP EN 1990:2009
Румыния SR EN 1990:2004/NA:2009 (уравнение 6.10)
Южно-Африканская Республика SANS 10160-1:2011
Испания CTE DB-SE:2006
Швеция SS-EN 1990/BFS 2019:1 EKS 11 SC2
SS-EN 1990/BFS 2019:1 EKS 11 SC1
SS-EN 1990/BFS 2019:1 EKS 11 SC3
США LRFD ASCE 7-22
ASD ASCE 7-22
ACI318_2011
ASCE 7-16 ASD
ASCE 7-16 LRFD
LRFD IBC 2018
ASD IBC 2018
