Упражнение 5
Пред.: раздел 11 | Далее: раздел 12
В этом упражнении показано, как определить параметры анализа, запустить его и убедиться в его корректной работе.

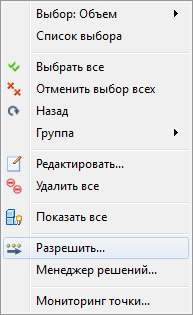

Щелкните правой кнопкой мыши за пределами модели и выберите Решение...

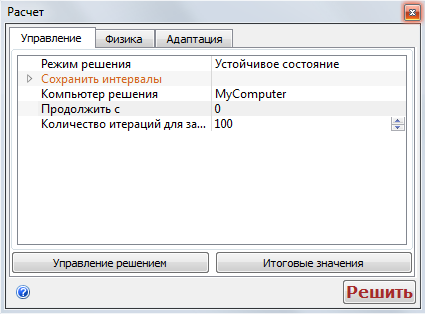

На вкладке Управление задайте для параметра Итерации для запуска значение 100.

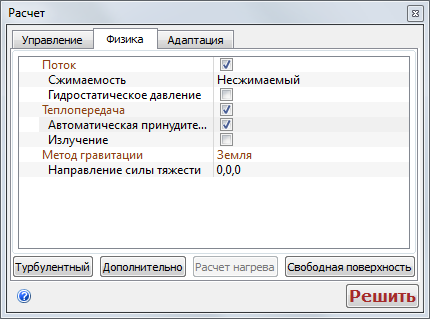

На вкладке Физика включите параметры Теплопередача и Автоматическая принудительная конвекция. Нажмите Решение.

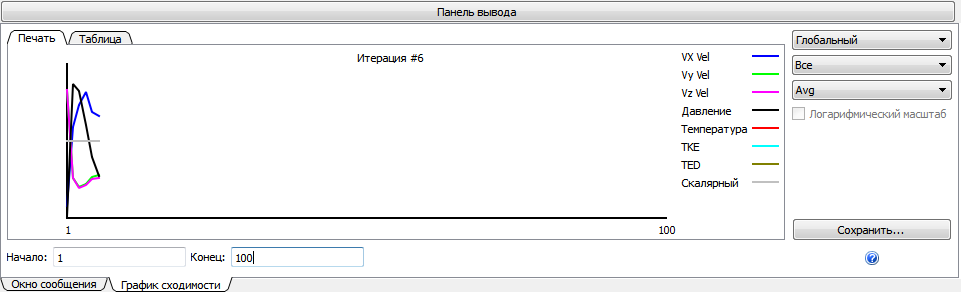

Примечание. Автоматическая принудительная конвекция может сократить время анализа на 40 % за счет расчета потока в начале и последующего решения уравнения теплопередачи (этот вариант не подходит для задач с естественной конвекцией, поскольку теплопередача и перераспределение потока происходят независимо друг от друга).После завершения обработки запуска и начала анализа ход решения отображается в виде графика на панели вывода монитора сходимости.

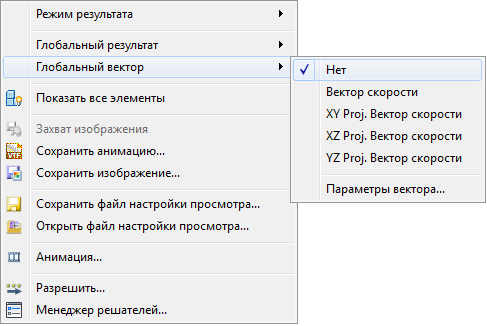

При появлении графика щелкните правой кнопкой мыши за пределами модели, разверните узел Глобальный вектор и выберите Вектор скорости.

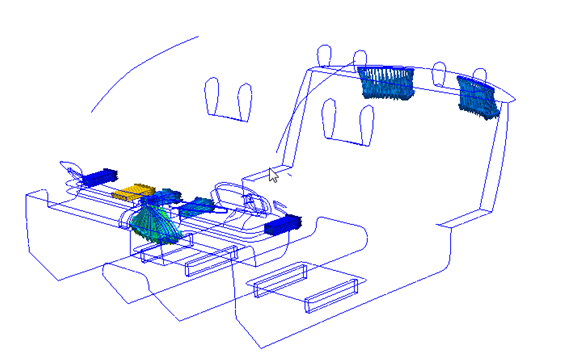

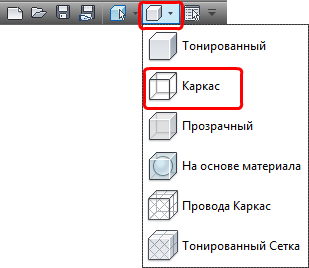

Выберите вид Каркас и убедитесь в том, что поток входит через переднюю часть салона и выходит из его задней части.
Примечание. Задней считается та часть, к которой применяются граничные условия давления.Если векторы не отображаются так, как показано на изображении выше, щелкните правой кнопкой мыши и выберите Решение... Нажмите кнопку Остановить в диалоговом окне Расчет. Проверьте назначенные материалы, граничные условия, направление потока и параметры сети. При необходимости измените их.
Примечание. При внесении изменений в настройки потребуется запустить расчет повторно. Задайте параметру Продолжить от значение 0 перед тем как нажать кнопку Решение.Прежде чем перейти к разделу 12, запустите расчет и дождитесь его завершения.
Примечание. Моделирование займет около 20 минут, однако время может варьироваться в зависимости от мощности компьютера.Примечание. Когда расчет будет завершен, окно графика сходимости закроется, а в последней строке окна сообщений будет отображена надпись «Анализ успешно завершен».
