Раздел 11. Решение
Пред.: упражнение 4 | Далее: упражнение 5
Используйте вариант «Решить задачу», чтобы указать тип анализа для запуска.
Диалоговое окно «Расчет» можно открыть несколькими способами:
- нажав правой кнопкой мыши около модели и выбрав Расчет;
- выбрав вкладку Настройка > панель Моделирование > Расчет;
- щелкнув правой кнопкой мыши по ветке Расчет в строке состояния проекта и выбрав пункт Редактировать...

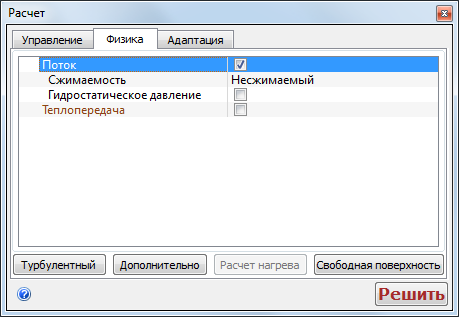

Определение условий и параметров решения на вкладке «Физика»
Параметры по умолчанию определяют несжимаемый турбулентный анализ потока без теплопередачи. Все параметры представляют собой физические свойства и перечислены ниже:
- Поток
- Сжимаемость
- Гидростатическое давление
- Теплопередача
- Радиация
- Сила тяжести
- Турбулентность
- Расчет нагрева
- Скаляры (в диалоговом окне «Дополнительные»)
- Кавитация (в диалоговом окне «Дополнительные»)
Запустите анализ, нажав кнопку Решение.

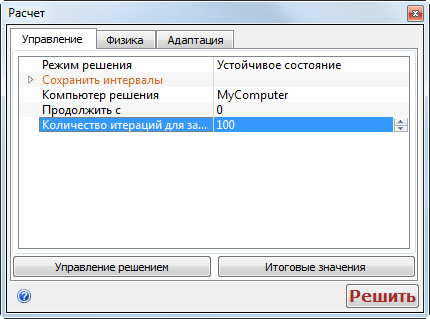

Определите, как будет работать расчет, используя вкладку «Управление».
- Для параметра Режим решения задайте значение Установившееся состояние или Переходный.
- Если выбран переходный режим, задайте Переходные параметры (размер временного интервала и т. д.).
- Задайте параметр Сохранить интервалы для результатов и/или сводки.
- Выберите Компьютер решения (по умолчанию выбран локальный компьютер).
- Если необходимо продолжить расчет, выберите Итерация или Временной интервал для параметра Продолжить с.
- Укажите Количество итераций для запуска (или временных интервалов для запуска).
- Дополнительно выберите Итоговые значения (необязательно).
- Запустите анализ, нажав кнопку Решить.
Примечание. Как правило, 100 итераций достаточно для достижения сходимости при расчете. В некоторых случаях, может потребоваться несколько итераций. Мы обсудим оценку конвергенции в главе 12.
