Раздел 13. Управление глобальными результатами
Пред.: упражнение 6 | Далее: раздел 14
Autodesk® CFD имеет мощный набор инструментов для визуализации результатов, чтобы помогать просматривать, извлекать и представлять результаты анализа быстро, легко и эффективно. Очень графический, CAD-подобный набор инструментов, а также несколько способов вывода графических изображений и данных позволяют демонстрировать результаты анализа с другими участниками цепочки поставок проекта очень легко.
Полный набор инструментов визуализации доступен при запуске сценария, а также после завершения, чтобы обеспечить постоянную обратную связь в виде графической информации об анализе. Это мощная среда выполнения очень удобна для понимания прогрессирования решения.
Вкладка «Результаты» разделена на несколько основных функций:
- Глобальные элементы управления позволяют контролировать отображение результатов по всей модели;
- Плоскости — основной инструмент визуализации данных на трехмерных моделях;
- инструмент Трассировка позволяет создавать трехмерные траектории пути потока в пространстве модели;
- Поверхности ISO — поверхности с постоянным значением;
- Объемы ISO сходны с поверхностями ISO, но отображают те точки в модели, которые находятся между диапазонами значений;
- диалоговое окно Стена используется для расчета потока индуцированной силы на тела и поверхности стен;
- диалоговое окно Деталь позволяет оценивать результаты для выбранных деталей;
- диалоговое окно Точки предназначено для создания временных графиков или истории итерации в определенном месте модели.

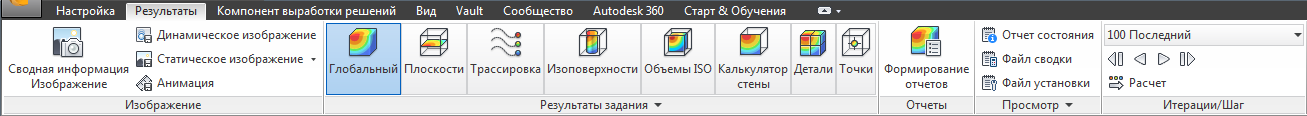

Для доступа к результатам задач в «Настройках задач» выберите вкладку Результаты.
Глобальные элементы управления
Глобальный результат

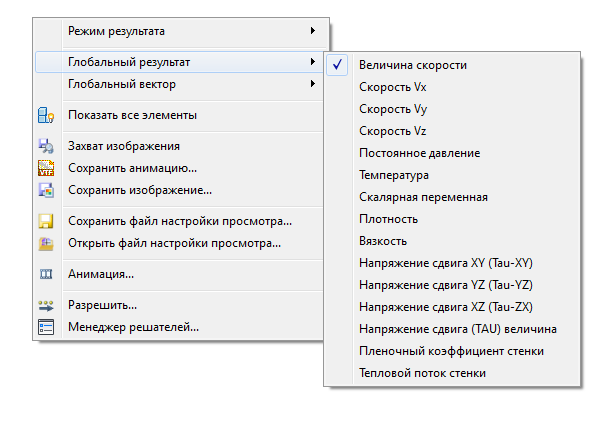

Чтобы указать количество результатов, отображаемых на поверхности модели, щелкните правой кнопкой мыши и выберите Глобальный результат:

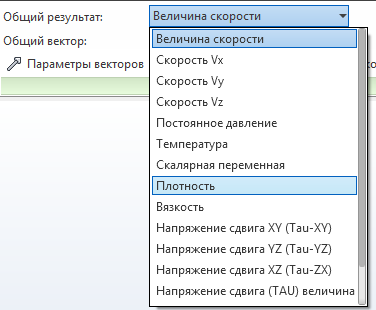

В качестве альтернативы используйте меню Глобальный результат на контекстной панели Глобальные:
Глобальные результат отражается в легенде в графическом окне. Изменение единиц Легенды изменяет единицы вывода при расследовании.
Это также задает количество результатов, отображаемых в строке состояния при расследовании с помощью мыши. (Чтобы исследовать, наведите курсор на заинтересованное место.)
Глобальный вектор

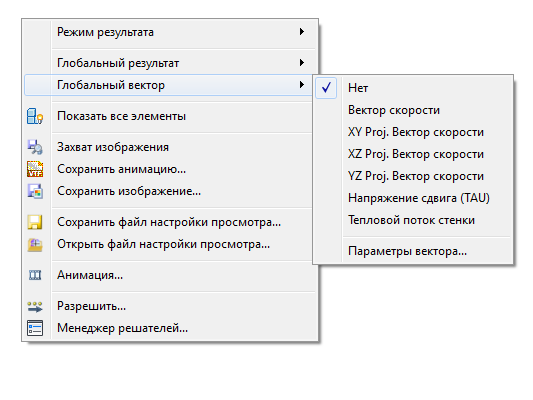

Для отображения векторов на всех жидких поверхностях (водоприемники, розетки и внутренние поверхности между областями жидкости) щелкните правой кнопкой мыши и выберите Глобальный вектор. Выберите желаемое количество из раскрывающегося меню.
Используйте диалоговое окно Параметры... для управления такими атрибутами вектора, как длина и размер стрелки.
В качестве альтернативы используйте меню Глобальный вектор на контекстной панели Глобальные.
Дополнительные элементы управления
Обозначение
Для изменения единиц измерения:  | Для изменения внешнего вида, диапазона и параметров:  |
Изменение отображаемых единиц измерения

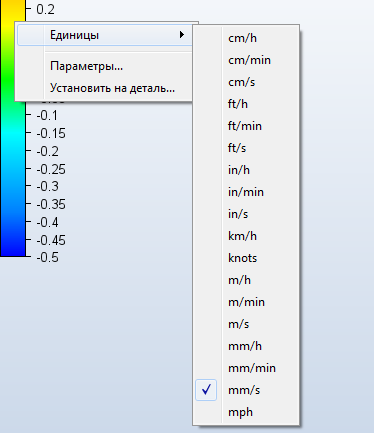

Щелкните правой кнопкой мыши по легенде, и выберите Единицы измерения.
Изменение представления легенды

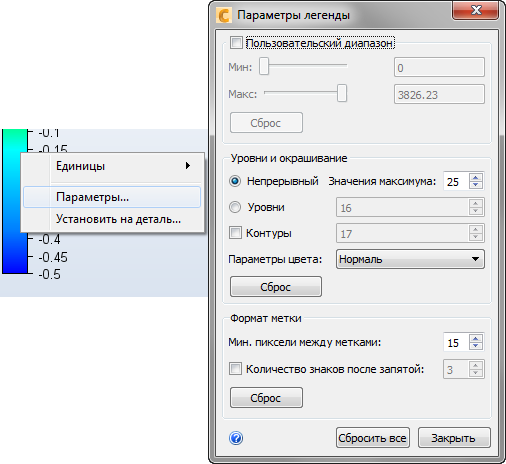

Щелкните правой кнопкой мыши по легенде и выберите Параметры.
Изменение диапазона
- Установите флажок Пользовательский диапазон.
- Настройте диапазон при помощи регуляторов Мин и Макс.
Уровни и окрашивание
- Чтобы отобразить непрерывный спектр, выберите Непрерывный.
- Чтобы отобразить дискретные градации, выберите Уровни.
- Чтобы изменить цвет легенды, выберите оттенок в меню Параметры цвета.
Интервал и формат меток
Текстовые метки автоматически добавляются или удаляются, чтобы обеспечить оптимальный интервал и предотвращение перенаселенности.
Для изменения максимального количества меток Непрерывный измените значение параметра Максимум меток.
Для изменения максимального количества меток с дискретными градациями измените значение рядом с Уровнями.
Для того чтобы изменить вертикальный интервал между метками, измените значение параметра Мин. число пикселей между метками. Количество меток корректируется таким образом, чтобы сохранить это значение.
Интервал легенды по вертикали
Чтобы контролировать максимальное количество легенд, которые могут отображаться в вертикальном положении, нажмите Вид > Представление > Обозначение и измените значение в элементе управления в виде регулятора:
- Увеличьте значение, чтобы включить больше легенды в столбце. Это позволяет уменьшить размер каждой надписи.
- Сократите количество, чтобы обеспечить меньшее количество легенды в столбце. Это увеличивает размер каждой легенды.
Анимация
Очень эффективный способ визуализации результатов от временного анализа является сохранение результатов в определенных временных шагах, и их анимация, чтобы посмотреть, как они изменяются во времени.
В качестве альтернативы выберите вкладку Результаты > панель Изображение > Анимация, чтобы открыть диалоговое окно «Анимация».
Используйте диалоговое окно Анимация, чтобы анимировать сохраненные итерации или временные интервалы.

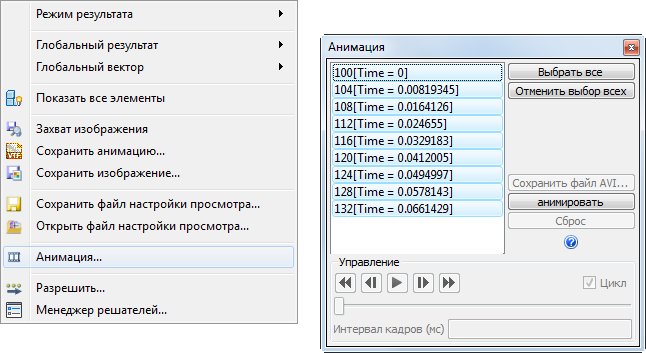

Вызов диалогового окна «Анимация»
- Щелкните правой кнопкой мыши около модели и выберите Анимация... или
- Выберите Результаты > Изображение > Анимация.
Анимация наборов результатов
- Чтобы выбрать шаги, выберите их в списке.
- Нажмите кнопку Анимировать.
- Используйте команду VCR, чтобы управлять анимацией.
- Для завершения анимации нажмите кнопку Сброс.
Сохранение анимации
- Выберите Сохранить avi... для экспорта анимации в файл AVI.
