Упражнение 6
Пред.: раздел 12 | Далее: раздел 13
В этом упражнении показано, как определить, что результаты проведенного анализа готовы к оценке.
На панели вывода нажмите вкладку График сходимости.

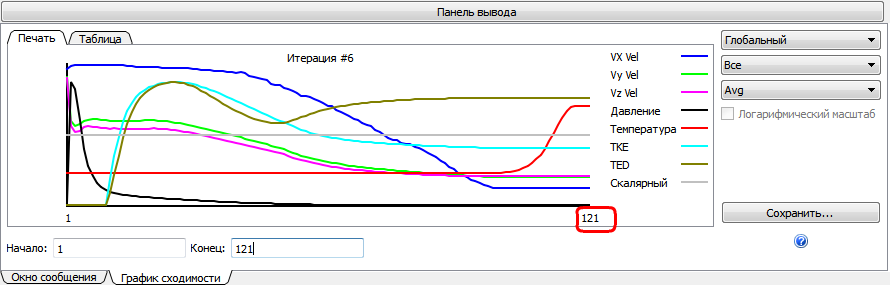

Примечание. Поскольку включен параметр «Автоматическая принудительная конвекция», заданное количество итераций (100) было выполнено только для потока. Они сопровождались максимум 250 тепловыми итерациями.Чтобы определить, была ли достигнута тепловая сходимость, установите флажок «Количество итераций». Если оно меньше, чем 350 (сумма указанного потока и максимального числа тепловых итераций), затем была получена тепловая сходимость, и анализ автоматически остановлен.

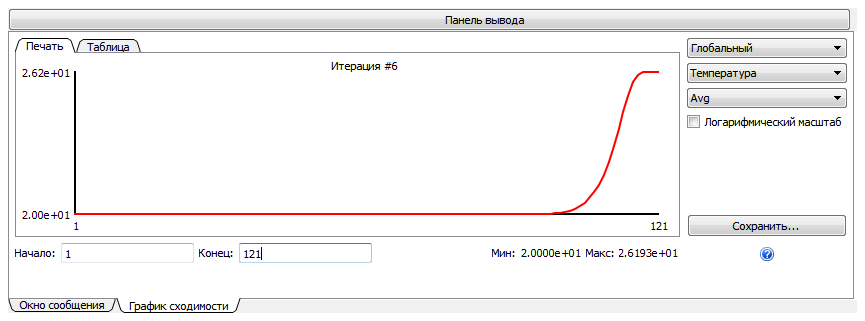

Примечание. Общее количество итераций расчета может незначительно отличаться от показанного выше из-за незначительных расхождений в различных моделях САПР.Для просмотра графика сходимости температуры выберите Температура в меню «Результаты»:

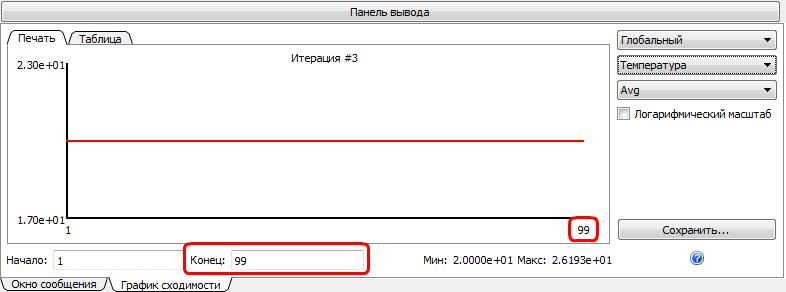

Примечание. Поскольку параметр «Автоматическая принудительная конвекция» был включен, в первой части расчета выполнялся только расчет потока. После того как решение потока достигнет заданного количества итераций (100), оно остановится и будет вычисляться только тепловое решение. Поэтому для первых 100 итераций в графике выше температурная кривая является плоской.Чтобы определить, имела ли место сходимость решения потока до достижения итерации 100, проверьте изменения температуры перед итерацией 100. Измените значение поля «Конец» на 99 и нажмите ENTER.
Примечание. Если температура начала изменяться до итерации 100, то очевидно, что решение потока достигло сходимости до начала итерации 100. В этом случае, этого не произошло.Чтобы проверить стабильность решения потока, проверьте давление и скорость в направлении оси Z (основное направление потока), выбрав Давление, а затем Vz в меню «Результаты».
Вывод. Колебания давления являются минимальными, а вариации основного потока — незначительными, поэтому сходимость потока подходит для изучения тенденций.
