Раздел 14. Измерение температуры детали
Пред.: раздел 13 | Далее: упражнение 7
Используйте «Результаты детали» для оценки результатов на выбранных деталях. Результирующие детали можно использовать в качестве сводных деталей, а также в Центре решений для оценки критических значений.
Пример использования результирующей детали представляет собой электронный преобразователь питания. Температура нескольких компонентов не может превышать 60 °C. После запуска сценария для сходимости можно получить температуру каждого компонента с помощью диалогового окна «Деталь».
Чтобы сравнить результирующую температуру компонентов в нескольких сценариях, на панели исследования проекта выполните для них сводку в точках и сравните их значения в Центре решений.
Извлечение результатов для разных сред
- Жидкости
- Твердые тела
- Внутренние вентиляторы
- Компактные тепловые модели
- Теплообменники
Просмотр результатов

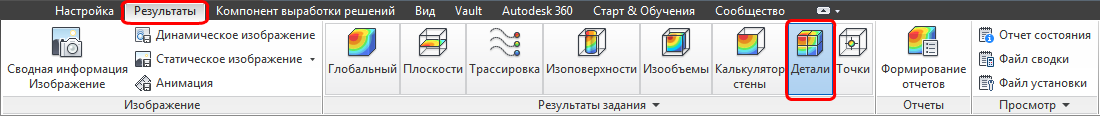

- Выберите вкладку Результаты > панель Результаты задач > Детали, чтобы открыть диалоговое окно «Детали».
- Выберите интересующие детали из модели.
- Нажмите Вычислить в диалогом окне Детали или одноименном контекстном меню.
Значения температуры на основе детали рассчитываются с использованием температуры, усредненной по объему.
Обозначение детали в качестве сводной
Нажмите Создать отчет на контекстной панели Детали или установите флажок рядом с названием детали в диалоговом окне Детали.
После этого деталь будет отображаться как сводная в Центре решений.
Результаты на детали из каждого сценария приведены в списке таблицы области вывода "Критические значения".
