Упражнение 8
Пред.: раздел 15 | Далее: упражнение 9
В этом упражнение показано, как использовать плоскости результатов, чтобы понять результаты потоков и теплопередач.
Выберите Плоскости на вкладке Результаты:
Создайте плоскость, нажав Добавить:
Обзор результатов
Переместите плоскость результатов путем перетаскивания мышью стрелки триады в направлении оси X. Перемещайте плоскость по модели, чтобы увидеть распределение температуры по пространству дома.

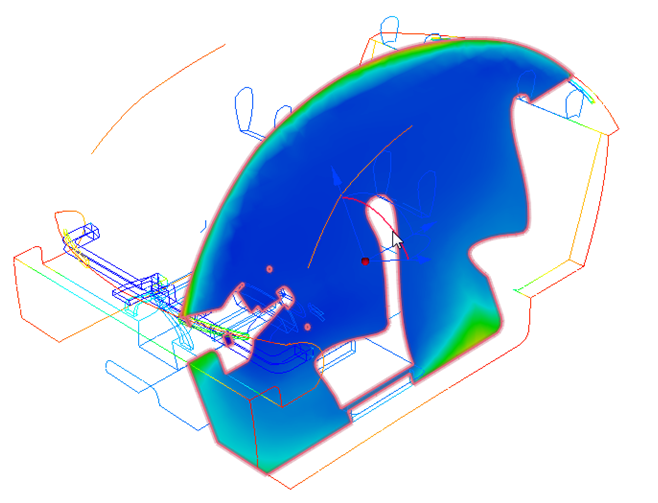

Примечание. Результаты могут незначительно отличаться от представленных здесь. Это обусловлено отличием сетки в связи с разницей в геометрии в различных моделях САПР.Поверните плоскость результатов путем перемещения мышью дуги триады, как показано на изображении ниже. Используйте эту технику, чтобы изучить распределение температуры по всей кабине.

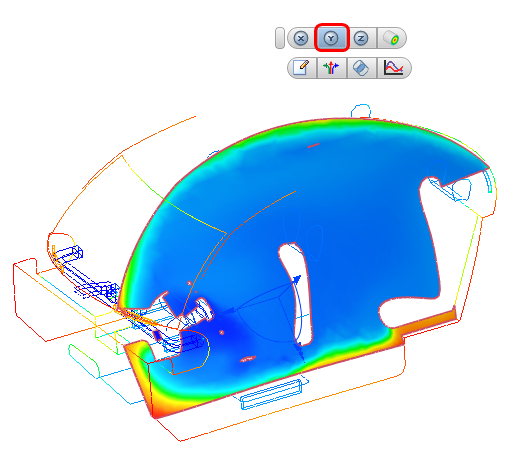

Привяжите плоскость результатов к вертикальной оси. Щелкните левой кнопкой мыши по плоскости и выберите значок Y.

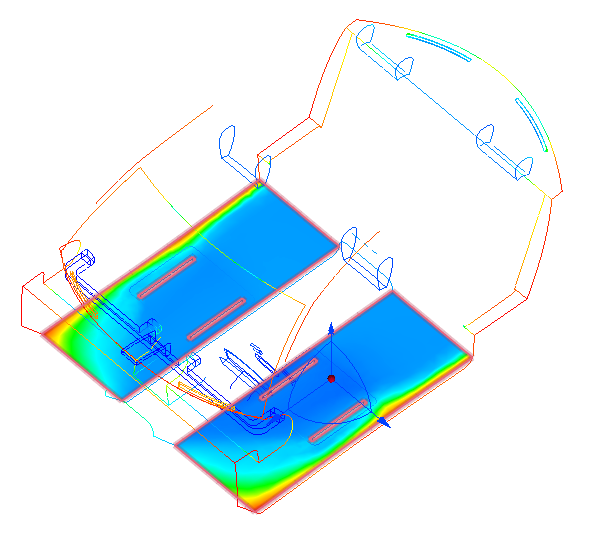

Переместите плоскость результатов путем перетаскивания мышью стрелки триады в направлении оси Y.
Примечание. Самые высокие значения температуры наблюдаются в нижней части салона.
Для выравнивания плоскости результатов по оси Z щелкните по поверхности левой кнопкой мыши и выберите значок Z:
Перетащите стрелку триады перпендикулярно плоскости, чтобы увидеть распределение температуры по всему салону.
Примечание. Более высокие значения температуры наблюдаются у ног пассажиров спереди и сзади. Также обратите внимание на более теплую область в середине кабины.
Примечание. Цель этого исследования — определить, равномерно ли охлаждение по вертикали внутри салона, а также оценить разницу температуры между передними и задними секциями салона. В идеале в передней и задней секциях температура должна быть одинаковой.Для измерения температуры на пассажирских местах спереди и сзади расположите плоскость перпендикулярно оси X через передние и задние сиденья. Щелкните левой кнопкой мыши по плоскости результатов и нажмите X на панели инструментов. Перетащите плоскость так, чтобы она выровнялась с наружной плоской поверхностью подголовников обоих передних и задних сидений, как показано на рисунке:
Чтобы выровнять вид перпендикулярно плоскости, щелкните по правой грани Видового куба.
Для измерения температуры на плоскости:

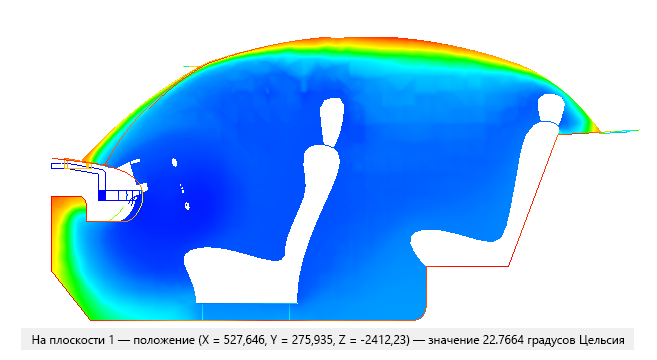

Выполните измерение, наведя указатель мыши на плоскость. Проверьте значения температуры в строке состояния в левом нижнем углу интерфейса. Оцените значения возле ног, коленей, бедер и головы передних и задних пассажиров.
Примечание. Если вы щелкнули за пределами интерфейса Autodesk® CFD, следует нажать в любом месте окна отображения модели, чтобы активировать режим измерения.Выделите разницу температур в этой области путем корректировки граничных значений легенды:
- Щелкните правой кнопкой мыши по легенде и выберите Параметры.
- Установите флажок Пользовательский диапазон.
- Задайте диапазон Минимум и Максимум, указав 21 и 27, соответственно и нажмите клавишу Enter.
- Нажмите Закрыть, чтобы выйти из диалогового окна.
Температура пассажира
Щелкните правой кнопкой мыши по плоскости результатов и выберите График XY.
В диалоговом окне «График XY» введите впереди в качестве названия и выберите Добавить точки.

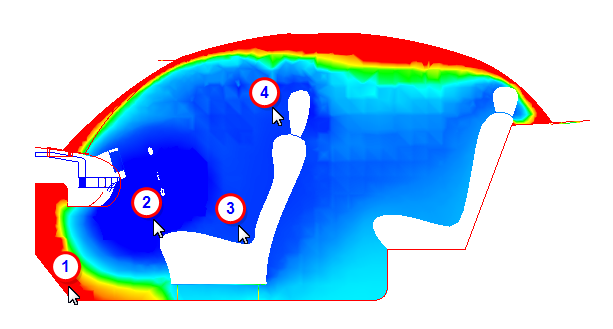

Выберите точки графика, нажав на плоскость результатов возле ног, коленей, бедер и головы переднего пассажира:

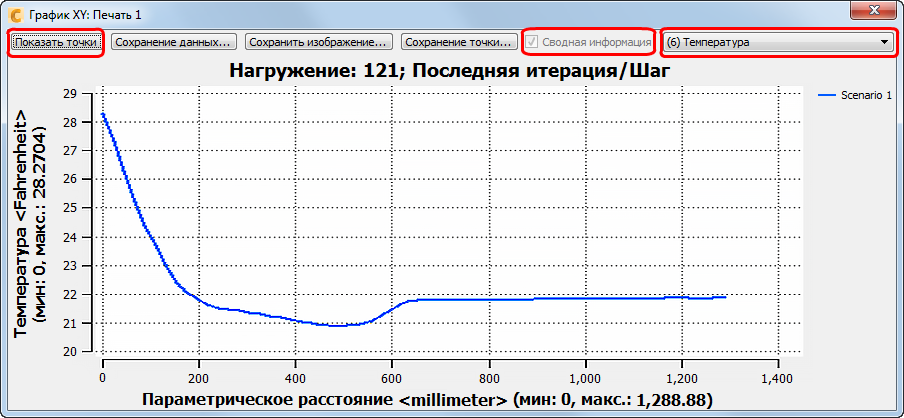

Выберите График в диалоговом окне «График XY»
Чтобы скрыть обозначения точек, выберите Показать точки. Установите флажок Сводка. Закройте диалоговое окно графика после просмотра результатов.
Примечание. Можно также выбрать другие результаты для оценки в раскрывающемся списке в правой верхней части окна графика.
Примечание. Стопы пассажира спереди приблизительно на 7 °C теплее, чем остальные области его тела. Эта информация используется для анализа модели. Чтобы сохранить его в Центре решений, установите флажок Сводка.Для построения графика температуры, ощущаемой пассажиром сзади, откройте диалоговое окно графика XY (если оно еще не открыто). Назначьте название сзади для графика XY.

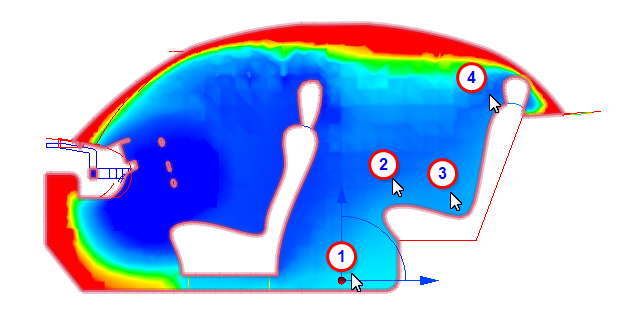

Чтобы выбрать точки графика, нажмите Добавить точки в диалоговом окне «График XY» и нажмите на плоскость результатов вблизи ног, коленей, бедер и головы пассажира сзади:

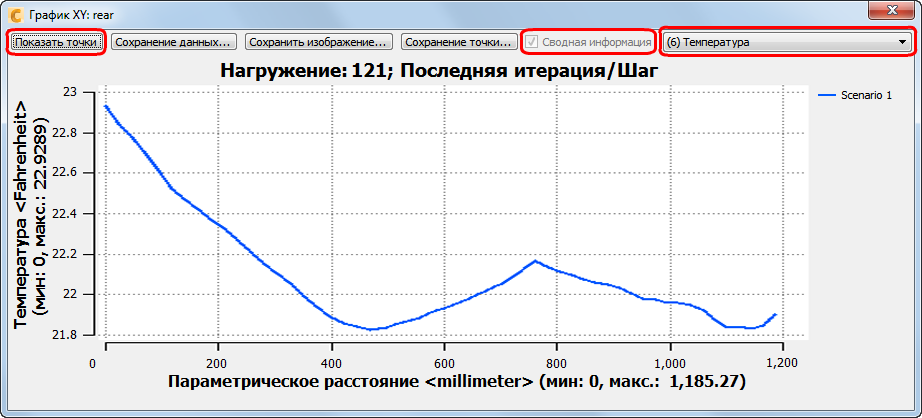

Выберите График в диалоговом окне «График XY»
Чтобы скрыть обозначения точек, выберите Показать точки. Установите флажок Сводка. Закройте диалоговое окно графика после просмотра результатов.
Примечание. Стопы пассажира сзади примерно на 3 °С теплее, чем его голова, бедра и колени также теплее головы. Эта информация используется для анализа модели. Чтобы сохранить его в Центре решений, установите флажок Сводка.Чтобы сохранить этот вид для последующего сравнения, щелкните правой кнопкой мыши за пределами модели и выберите Захват сводного изображения или выберите Сводное изображение на вкладке Результаты.
