Раздел 5. Подключение САПР и базовые взаимодействия модели

Пред.: раздел 4 | Далее: раздел 6

В этой главе мы рассмотрим, как Autodesk® CFD управляет файлами и подключается к вашей САПР. Кроме того, мы опишем основные модели навигации и выбора объектов.

Что такое проект исследования?

Перед запуском Autodesk ® CFD, важно понять концепцию исследования проекта.

Проектом исследования в Autodesk® CFD является файловая структура, где группы множественного анализа находятся в рамках одного сеанса работы с Autodesk® CFD. Основным преимуществом проекта исследования является облегченное сравнения результатов. Базовая геометрия для анализа в исследовании проекта может быть различной, и каждая уникальная геометрия называется "Проект". Анализы могут также иметь различные материалы и условия эксплуатации. Каждой отдельная комбинация параметров называется "Сценарий". Иерархия исследования проекта позволяет отслеживать и организовывать эти сценарии.

Проект исследования является ядром автоматизации исследования проектирования. Это иерархическая структура, которая позволяет разделить процесс работы в Autodesk® CFD на три основных уровня:

Проект исследования

• Каждый раз при использовании Autodesk® CFD вы находитесь в проекте исследования.
• В простом случае, исследование проекта содержит один анализ.
• Проект исследования - это файловая система, которая организует нескольких переменных, критически важных для процесса проектирования.
• Имя проекта исследования отображается только на верхней панели пользовательского интерфейса.
• Проект исследования является основой для определения и сравнения многоуровневого инженерного проекта.
• Исследования проекта содержат проекты и сценарии...

Проект

• Каждая уникальная геометрическая модель является конструкцией.
• Используйте проекты, чтобы оценить влияние изменения CAD геометрии.
• Создайте новый проект для каждого геометрического отклонения от вашей системы САПР.
• Каждый проект может иметь один или несколько отдельных сценариев, ссылающихся на него...

Сценарий

• Сценарий представляет собой отдельный анализ в проекте.
• Все сценарии в проекте ссылаются на ту же геометрию.
• Чтобы понять влияние различных параметров (таких как, граничные условия или материалы), создайте новый сценарий для каждого случая различными параметрами.

Запуск из САПР

Autodesk® CFD содержит прямые модули запуска для Autodesk® Inventor, Autodesk® SimStudio, Autodesk® Revit, SpaceClaim, Pro/Engineer, UGNX, и Solid Works.

Если Autodesk® CFD не поддерживает непосредственный запуск из вашей системы CAD, вы часто можете прочитать файл непосредственно в Autodesk® CFD или открыть модель в Autodesk® SimStudio и запустить в Autodesk® CFD.

Чтобы создать новый проект исследования, запустив из САПР

Менеджер проекта исследования представляет собой интерактивный инструмент для координации моделей CAD и проработок в режиме реального времени.

Это эффективный способ управления набросками, проектами и сценариями. Он позволяет легко обновлять их из инструмента САПР без необходимости выхода из Autodesk® CFD.

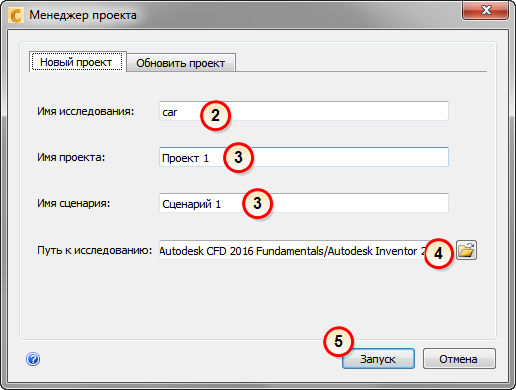

Менеджер проекта автоматически открывается при запуске Autodesk® CFD из САПР. Он высокоуниверсален и включает в себя несколько функций:

1. Чтобы проверить наличие проблем в геометрии с помощью Набора инструментов для оценки модели, выберите команду «Инструмент оценки активной модели». После выполнения оценки откроется Менеджер проекта. Чтобы запустить проверку непосредственно в Менеджере проекта, нажмите кнопку или выберите элемент меню «Запустить CFD».
2. Задайте имя для проекта исследования в поле Имя исследования. По умолчанию в качестве имени используется имя сборки или детали верхнего уровня.
3. При необходимости, измените стандартные имена проекта и сценария.
4. По умолчанию исследование сохраняется в ту же папку, что и модель САПР. Чтобы изменить это, нажмите кнопку Задать путь... и выберите (или создайте при необходимости) нужную папку.
5. Нажмите кнопку Запуск. После запуска Autodesk® CFD будет создан проект исследования. В строке состояния проекта будут отображены первый проект и сценарий.

Кроме того, Менеджер проекта можно использовать для следующих действий:

• Добавьте геометрию в проект исследования
• Откройте существующий проект исследования
• Добавить новый проект в проект исследования.

Мы рассмотрим эти действия при изучении основных принципов работы.

Нажмите сюда, чтобы ознакомиться с примером создания нового проекта исследования.

Нажмите здесь, чтобы узнать больше о Менеджере проекта...

Запуск файла из САПР или геометрии

Вы можете перенести геометрию в Simulation путем непосредственного открытия геометрии или файла CAD. Используйте этот метод, если система CAD не доступна или если вы уже используйте геометрию из хранилища Vault. Этот метод обычно быстрее, чем при запуске из САПР. Это не так хорошо подходит для изучения изменения геометрии, так как назначенные параметры не всегда могут быть надежно перенесены из существующих проектов в новые. Если вам нужна ассоциативность геометрии, рекомендуется запустить из САПР.

Чтобы создать новый проект

1. Запустите Autodesk® CFD на рабочем столе или в меню «Пуск».
2. Выберите Начало и обучение > Создать.
3. В диалоговом окне Новый проект нажмите Обзор.
4. В диалоговом окне Создать новый проект исследования найдите и выберите файл и нажмите Открыть.
5. В диалоговом окне Новый проект исследованияукажите Имя проекта.
6. Чтобы проверить наличие проблем в геометрии при помощи Набора инструментов для оценки модели, установите флажок Импорт в Диагностику модели.
7. Нажмите Создать новый проект исследования.

Поддерживаемые типы файлов

• Autodesk Inventor (.iam and .ipt)
• Файл Fusion Acis (.fsat)
• Autodesk (.smb, smt)
• Parasolid (.x_t)
• Acis (SAT)(Не выше, чем версия 7.)
• Файлы сборки и детали Pro/Engineer (.asm и .prt) (Гранитное ядро используется, чтобы непосредственно открыть эти файлы).
• SolidWorks (.sldasm, .sldprt)
• UGNX (.prt)
• CAD Doctor (.sdy)
• Step (.stp, .step)
• CATIA (.CatPart и .CatProduct)
• IGES (.igs)
• Rhino (.3dm)
• Siemens PLM *(.jt)

Эта команда выполняет те же функции, что и значок Создать на панели быстрого редактирования.

Запуск из Autodesk® SimStudio

Если Autodesk® CFD не поддерживает прямой запуск из вашей CAD системы или не читает ваш формат CAD напрямую, можно использовать Autodesk® SimStudio для подготовки модели и последующего запуска в Autodesk® CFD.

1. Откройте модель САПР непосредственно в Autodesk® SimStudio.
2. Используйте обширную коллекция инструментов геометрии для подготовки модели.
3. Чтобы загрузить модель, выберите Autodesk® CFD из списка Надстройки:

Была запущена видимая модель, и открыт Менеджер проекта.

Навигация по модели

Навигация мыши по умолчанию (Поворот/Масштаб/Панорама)

Это базовые способы перемещения модели с помощью мыши.

Чтобы повернуть, нажмите клавишу SHIFT и среднюю кнопку мыши, и перемещайте указатель мыши:

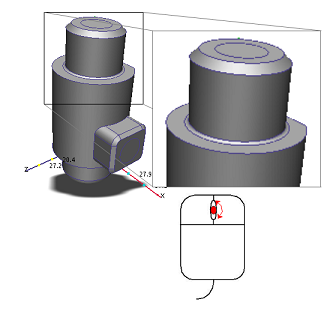

Для изменения масштаба вращайте колесико мыши:

Для панорамирования (перемещения) модели удерживайте среднюю кнопку мыши и перемещайте указатель мыши:

Навигация с помощью инструментов навигации

Переместить модель можно также при помощи инструментов навигации, встроенных непосредственно в интерфейс пользователя:

ViewCube (Видовой куб)

Для поворота модели наведите указатель мыши на видовой куб, нажмите левую кнопку мыши и, удерживая ее, перетащите курсор. Чтобы изменить ориентацию модели, нажмите на грань, ребро или угол Видового куба.

Для получения дополнительных сведений о видовом кубе нажмите здесь.

Панель инструментов навигации

Панель навигации представляет собой набор инструментов для ориентации. Это находится на правой стороне графического окна. Вы можете использовать эти инструменты для панорамирования, зумирования и вращения модели.

Чтобы получить дополнительные сведения о панели «Навигация», нажмите сюда.

Режимы навигации мышью

В Autodesk® CFD предусмотрено несколько режимов навигации по модели с помощью мыши. В дополнение к стандартному режиму, имеется несколько режимов, которые имитируют навигацию в поддерживаемых САПР.

Чтобы изменить режим навигации, выполните следующие действия:

1. Откройте Меню приложения и нажмите Параметры. Выберите вкладку Навигация.
2. Выберите требуемый инструмент САПР из меню Режим навигации.
3. Перезапустите Autodesk® CFD для активации изменений.

Нажмите сюда для просмотра списка режимов навигации мышью в Autodesk® CFD.

Выбор объектов

Существует несколько способов вызова режима выбора объектов для объема, поверхности или ребра:

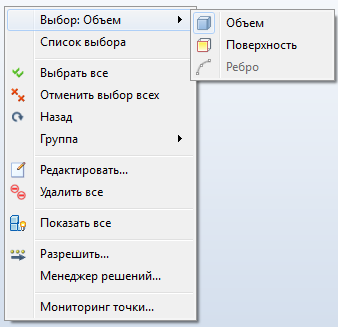

• через контекстное меню в графическом окне:

• из панели «Выбор»

Выбор цвета

Определенные цвета используются для индикации состояния выбора объектов:

• При наведении курсора на объект, он окрашивается зеленым цветом.
• Когда выбран объект, его цвет изменится на красный.
• При наведении курсора на выбранный объект, ее цвет изменится на желтый.

Если выбран элемент, то метка отображается в списке выбора. Для выбора объектов из панели исследования проекта, просто щелкните левой кнопкой мыши на метке в соответствующей ветке.

Выбор значков

С помощью значков на панели «Выбор» можно выбирать и отменять выбор нескольких объектов:

Выберите все объекты в текущем режиме выбора, нажав:
Отмените выбор элемента, выделив его в списке и нажав:
Отмените выбор всех выбранных элементов, нажав:
Выберите ранее выбранные объекты, нажав:

Метод выбора

Чтобы выбрать несколько объектов, которые связаны с другим элементом, выберите элемент меню Прямой.

Объекты выбранного типа подсвечиваются при наведении на них указателя мыши. Чтобы выбрать все элементы, связанные с выбранным типом, щелкните на любом выделенном элементе.

Например, если десяти деталям назначается один и тот же материал, выберите Материал из списка. По мере перемещения курсора по модели можно увидеть, что все десять деталей выделены одинаково, так как они имеют одинаковый материал. Чтобы выбрать все десять, щелкните на одном из них.

Методы выбора разных объектов:

Скрытие объектов

Скройте объект, чтобы получить доступ к объекту позади него.

• Чтобы скрыть объект:
  • Щелкните по нему левой кнопкой мыши и выберите значок Скрыть в контекстной панели инструментов.
  • Щелкните по нему правой кнопкой мыши и выберите Скрыть.
  • Удерживайте нажатой клавишу CTRL и нажмите на него средней кнопкой мыши.
• Чтобы отобразить скрытый объект:
  • Щелкните левой кнопкой мыши около модели и нажмите значок Показать все в контекстной панели инструментов.
  • Щелкните правой кнопкой мыши и выберите Показать все.
  • Выберите вкладку «Настройка» > панель «Выбор» > «Показать все».
  • Удерживайте нажатой клавишу Ctrl и щелкните среднюю кнопку мыши в графическом окне, вне модели.
• Чтобы отменить и повторно скрыть или отобразить объекты, удерживайте нажатой клавишу Ctrl и вращайте колесо прокрутки мыши.
