В этом упражнении показано, как просматривать и оценивать результаты на полной модели и на отдельных деталях.
Для удаления векторов с экрана щелкните правой кнопкой мыши и выберите Глобальный вектор. Выберите из списка Нет.
Отобразите распределение скоростей на поверхностях модели, выбрав параметр Тонированный на панели быстрого доступа.

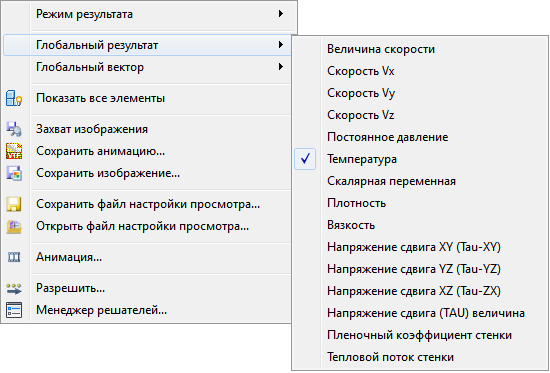

Чтобы отобразить температуру на модели, щелкните правой кнопкой мыши и выберите Глобальный результат. Выберите из списка Температура.

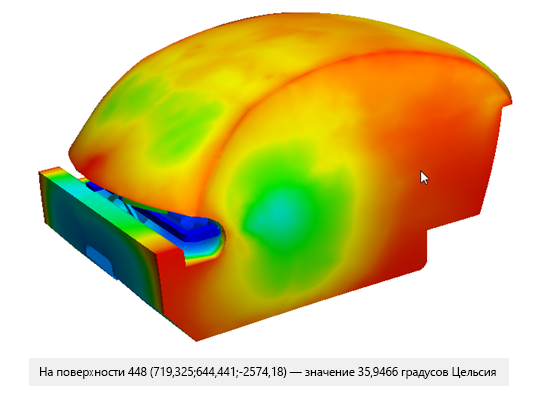

Чтобы исследовать значения температуры, наведите курсор на модель. Значения отображаются в строке состояния в левом нижнем углу.
Примечание. Перемещайте указатель мыши по различным поверхностям и обратите внимание на более холодные места около передних заслонок на лобовом стекле и заднем окне. Обратите внимание на более высокие температуры вблизи заднего сиденья и в передней части консоли.Для регулировки минимальных и максимальных значений на легенде щелкните по легенде правой кнопкой мыши и выберите Параметры.

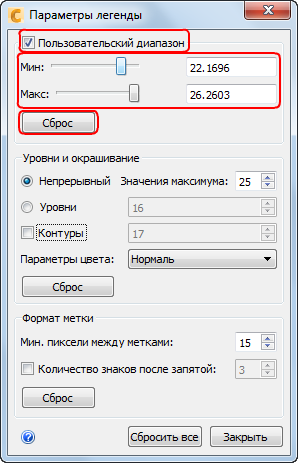

В диалоговом окне «Параметры легенды» включите параметр Пользовательский диапазон. Используйте регуляторы Мин и Макс, чтобы настроить диапазон легенды (и узнать, как это влияет на отображение результатов). После завершения нажмите Сбросить.

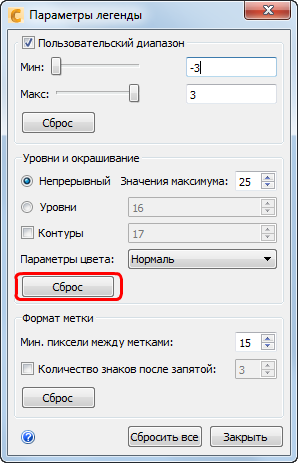

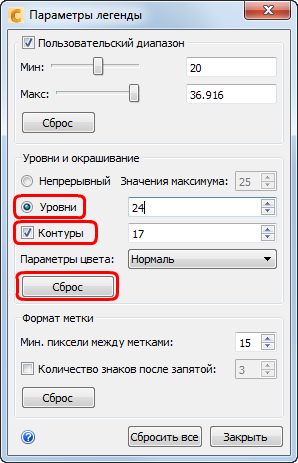

Примечание. Можно также изменить диапазон, указав значения в полях и нажав ENTER.Примечание. Чтобы найти определенный диапазон температуры в пределах модели, настройте диапазон условных обозначений.Для настройки большего разрешения между значениями выберите Уровни или Контуры либо оба параметра. Задайте уровни и значения контура в соседних полях. Не забудьте нажать кнопку Сброс, когда завершите.
Поэкспериментируйте с изменением формата метки и количеством десятичных знаков. Щелкните Сбросить все и нажмите кнопку Закрыть чтобы выйти из диалогового окна «Легенда».
Для просмотра результатов внутри салона нажмите вкладку Вид > панель Представление > Пустая поверхность.
Примечание. Это позволяет поочередно скрывать поверхность и объемы при просмотре результатов.Чтобы отобразить внутреннее пространство кабины, скройте боковые поверхности (удерживайте клавишу CTRL и щелкните средней кнопкой мыши по требуемой поверхности).

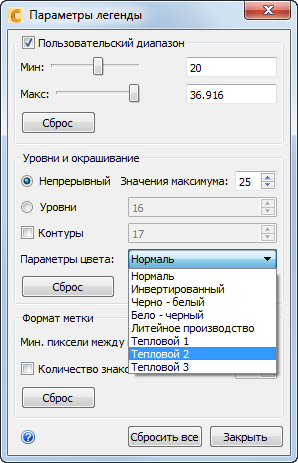

Щелкните по легенде правой кнопкой мыши и выберите Параметры. В меню Параметры цвета выберите Тепловой 2.
Примечание. Параметр «Тепловой 2» эмулирует тепловую камеру, что очень удобно для представления распределения температуры по всему салону:
Чтобы восстановить вид, нажмите Сброс и закройте диалоговое окно. Щелкните правой кнопкой мыши по модели и выберите Показать все.
Выберите Детали на вкладке Результаты.

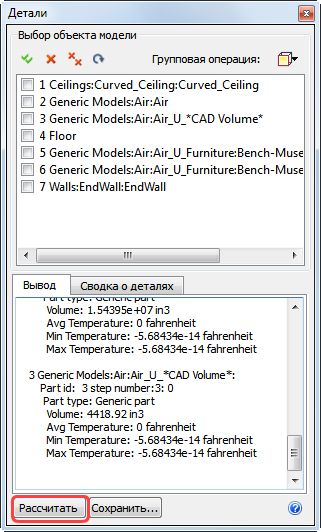

Чтобы рассчитать температуру воздуха, выберите объем воздуха в салоне. Щелкните Вычислить в окне «Выбор деталей», прокрутите вниз до последней итерации и обратите внимание на Среднюю, Максимальную и Минимальную температуры:
