Радел 20. Управление видимостью детали при просмотре результатов
Пред.: упражнение 13 | Далее: упражнение 14

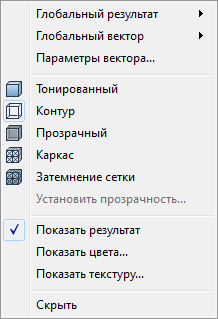

Управление внешним видом детали очень важно при просмотре результатов. В Autodesk® CFD доступны инструменты, с помощью которых можно управлять отображением деталей. Это позволяет создавать изображения и виды, которые максимально полно описывают поведение проекта. Эти команды можно вызвать щелчком правой кнопкой мыши по модели во время визуализации результатов или по названию детали в ветке Результаты > Материал в строке состояния проекта.
Тонированный, Контур, Прозрачность, Каркас, Тонированная сетка
- Управление отображением выбранных деталей независимо от других деталей.
- Пример: Твердотельные детали могут быть тонированными, в то время как детали жидкостей отображаются в режиме "Контур"
Отобразить результат
- Отображение выбранной детали, показывающей значения, определяется параметром "Глобальный результат".
Отобразить цвет

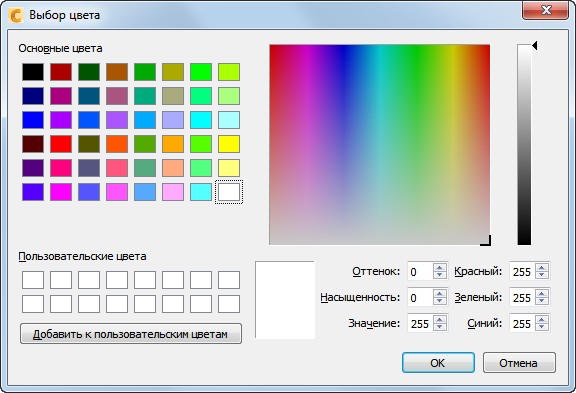

- Выберите цвет отображения выбранной детали из настраиваемой палитры цветов.
Отобразить текстуру
Текстуры изображения поверхностей, которые можно назначить для деталей. Они отличаются от простых цветов в том, что они изменяют внешний вид детали, чтобы выглядеть реальный объект или материал. Этот отличный способ обеспечит реальный внешний вид вашей модели, что для визуальных провокационных результатов изображений.
Чтобы наложить текстуру, щелкните правой кнопкой мыши на детали и выберите "Показать текстуру" из контекстного меню. Отобразится диалоговое окно поиска файлов, где представлено множество текстур, доступных в Autodesk® CFD.

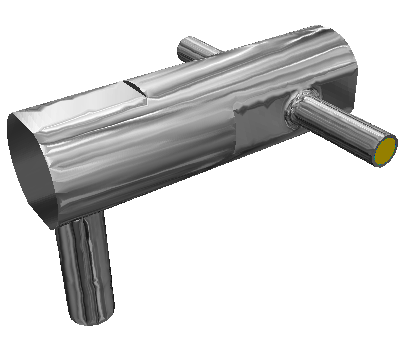

Внешней детали назначается текстура «Хром»:
Установить прозрачность
- Этот параметр активен, только если модель или деталь отображается с прозрачностью
- Переместите регулятор к значению 100%, чтобы сделать модель более прозрачным (легче видеть сквозь).
Отображение подавленных деталей
По умолчанию? подавленные детали не видны при просмотре результатов. Чтобы отобразить их, откройте проект исследования, и разверните ветку "Материалы" на ветке "Результаты". Установите флажок рядом с каждой деталью, которую требуется отобразить.
