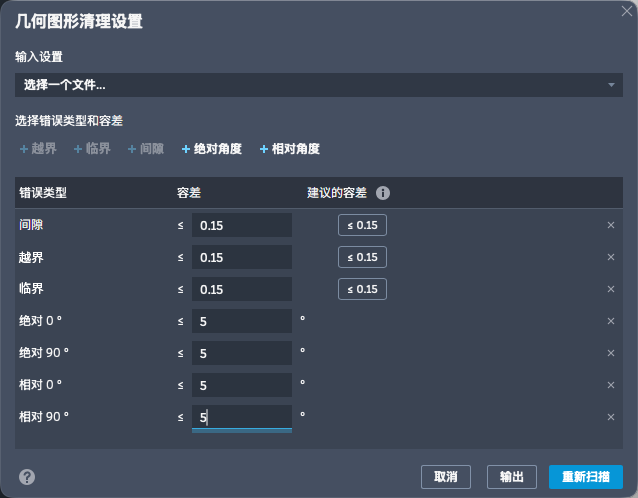

“几何图形清理设置”对话框

GEOMETRYCLEANUPOPEN（命令）

使用“几何图形清理设置”对话框可以自定义将发现哪些几何图形错误、为每个错误类型设定公差值以及管理设置样板。设置将保存在用户配置文件中，可以将其输入或输出为 .gcs 文件，以备将来使用。

选项列表

将显示以下选项。

输入设置

选择一个文件

打开“加载设置”文件浏览器以选择并输入 .gcs 设置文件。

选择文件字段

显示当前 .gcs 设置文件的文件路径。如果使用的是默认设置，则不显示文件路径。

选择错误类型和公差

错误类型

扫描中仅包含“错误类型”下列出的错误。删除不必要的错误类型将加快扫描过程。

可用的错误类型：

• 过冲：直线或多段线延伸到给定形状之外的端点。
• 欠冲：直线的端点或多段线在给定形状附近停止。
• 间隙：直线或多段线的端点应与另一点重合，但实际未重合。
• 绝对角度：直线或多段线相对于当前用户坐标系稍微偏离标准用户坐标系 0、90 或 180 度角。
• 相对角度：两条相交直线或多段线不以预期的标准角度相交，垂直为 90 度，对角线为 45 度。

注： 可以打开或关闭“过冲”、“欠冲”和“间隙”误差。可以使用 0° 到 180° 之间的自定义角度值添加绝对角度和相对角度误差。可以添加的“绝对角度”和“相对角度”误差数量没有限制，但不会处理重复值。

公差

设置用于识别每个错误类型的阈值。公差值必须是大于 0.000100 的数字。对于基于长度的误差，公差是无单位的，而对于基于角度的误差，公差使用度。

建议的公差

建议的公差值基于整个图形的几何图形。

删除 (X)

从扫描中删除选定的错误类型。

取消

关闭“几何图形清理设置”对话框而不保存更改。

输出

打开“保存设置”文件浏览器，将当前设置输出为 .gcs 文件。

扫描

使用选定的错误类型和公差扫描当前图形以查找几何图形错误。

注： 第一次扫描后，后续扫描的“扫描”按钮将更改为“重新扫描”。
