设置模板以自动对 Revit 图元进行编号。
编号模板使用过滤器来定义范围、输出参数,并指定用于分区(定义编号序列)、匹配和数字格式的规则。
可以为同一图元定义多个模板,每个模板都有自己的输出参数。使用相同的过滤器和输出参数时,列表中位置较高的模板在为同一图元编号时将具有优先权。如果禁用模板或从编号范围中删除图元,则其编号值仍为简单文本。将图元重新添加到范围内将根据图元所属的分区重新编号
编号由模板按照图元创建和修改的顺序进行指定(如果启用了匹配)。您可以根据需要编辑编号,当您输入的编号已被使用时,您将收到错误提示,并且可以选择更换编号。

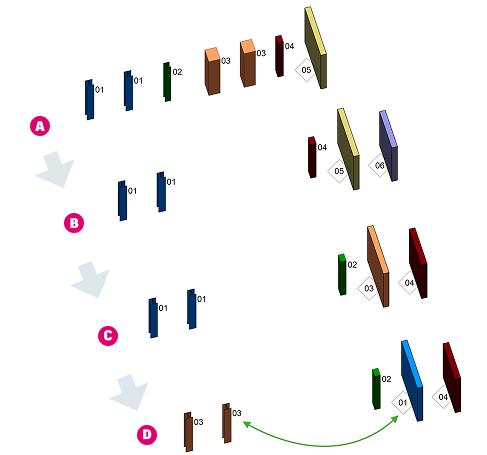

下面是一个在启用匹配的情况下编号如何工作的示例。
A - 柱和墙以相同序列编号,并启用几何图形匹配
B - 删除三个柱,保留编号序列中的间隙。将添加一面墙,并在序列的末尾获得一个编号。间隙不会自动填充。
C - 对编号序列运行“删除间隙”命令
