將結果製作成動畫

您將會在此工作中練習播放結果動畫的各種技巧。

在此工作中，您將：

• 播放數個分析結果的動畫。
• 逐步播放動畫結果。
• 鎖定動畫以比較時間相關的結果。
• 使用循環及來回播放動畫功能。

如果您開啟了之前工作中的模型，請跳過前三個步驟。

1. 按一下 ，然後按一下 「開啟」>「專案」。

2. 開啟後處理專案。

3. 按兩下「專案檢視」窗格中的 cpu_base 開啟模型。

4. 在「研究工作」窗格中選取「整體溫度」結果。

5. 按一下 (「結果」頁籤 >「動畫」面板 >「播放」)。將顯示整體溫度的模擬。請記下能夠以何種方式最佳地顯示零件在充填之後冷卻的動畫。熱流道也會顯示為按預期保留它大部分的熱。

   注意: 一次只能啟用「動畫」面板中的相關工具。無法播放所有結果的動畫。

6. 選取「充填時間」結果並檢視充填時間的動畫。

7. 將模型旋轉至 180 100 70。(按一下 「檢視」頁籤 >「檢視點」面板 >「旋轉角度」)

8. 拉近模型的末端。

9. 按一下 (「檢視」頁籤 >「鎖定」面板 >「鎖定動畫」)。

10. 按一下 (「檢視」頁籤 >「視窗」面板 >「分割」>「水平分割」)。

11. 按一下下方的視窗，使其處於作用中狀態，然後從「研究工作」窗格中選取「充填時間」結果。

12. 將模型旋轉至 -170 -25 55，並放大模型的尾部。

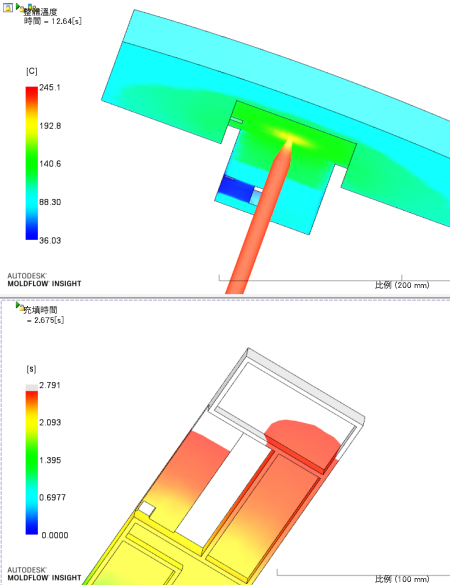

13. 按一下 (「檢視」頁籤 >「鎖定」面板 >「鎖定動畫」)。

    注意:
    • 個別影像會維持其配向，因為您鎖定的是動畫，而非零件的檢視。
    • 只能同步檢視畫面數相同的動畫。

14. 按一下 (「結果」頁籤 >「動畫」面板 >「播放」)。

15. 按兩次 「後退」，然後按一下 「前進」。

    會顯示出要充填的模型端的時間差異。這可能會導致在充填的第一個部分中過度保壓。

    您不必在動畫中一次移動一個畫面，可以快速跳到您感興趣的充填順序部分。



16. 移除分割視窗，並在「研究工作」窗格中選取「充填時間」結果。使用 ViewCube 切換至前視圖。

17. 按一下 (「結果」頁籤 >「動畫」面板 >「循環播放」)。這將會從開始到結束連續不斷地重播動畫。

18. 按一下 (「結果」頁籤 >「動畫」面板 >「來回播放」)。

    這將會從開始到結束然後再回到開始連續不斷地重播動畫。

19. 按一下 (「結果」頁籤 >「動畫」面板 >「停止」)。
