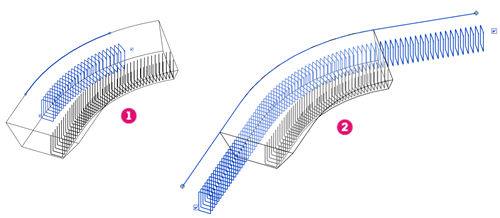

Sie können den Bereich der linearen Formverteilung anpassen, indem Sie den Anfang oder das Ende der Pfadgriffe entlang des Verteilungspfads (1) oder außerhalb des Verteilungspfads ziehen, wo sie sich auf einer Tangente fortsetzen (2).
Um die Pfadenden von ihren Abhängigkeitszielen (in der Regel die Endflächen des Betonbasisbauteils) aus exakt zu positionieren, können Sie die Parameter Versatz Pfadanfang und Versatz Pfadende in der Eigenschaftenpalette unter der Gruppe Bewehrungsverlegung bearbeiten.

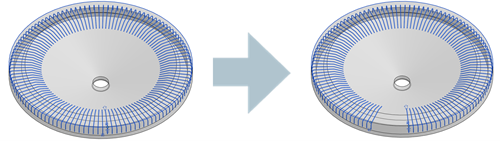

Beim Anwenden der linearen Formverteilung auf ein kreisförmiges Betonbasisbauteil werden die Stäbe an den Enden des Pfads ohne Überlappung angeordnet. Passen Sie den Bereich an, indem Sie die Endpunkte des Pfads ziehen.
Abhängigkeiten bearbeiten
Unter Abhängigkeiten bearbeiten können Sie den Versatz für die Griffe an den Enden des Pfads und die Flächen angeben, von denen die Enden abhängig sind, sowie Kanten zum Verteilungspfad hinzufügen oder daraus entfernen.

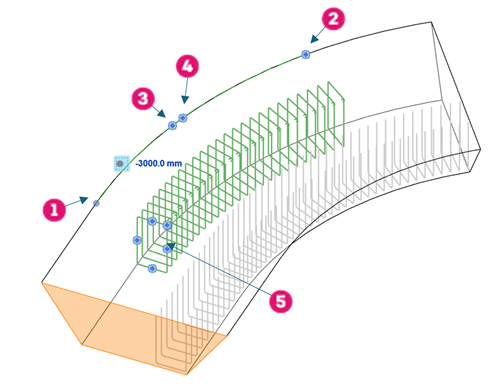

Die Position der Abhängigkeitsgriffe wird im folgenden Beispiel gezeigt, in dem der Anfang des Pfads (1) einen Versatz von -3000 mm von der Überdeckung der hervorgehobenen Fläche (Abhängigkeitsziel) aufweist.
- Anfang des Pfads
- Ende des Pfads
- Pfadkante
- Ausrichten
- Abschnitts- und Stabendengriffe
Der Ausrichtungsgriff funktioniert in Verbindung mit dem Parameter Stabausrichtung in der Eigenschaftenpalette. Sie können diese Option auf Vertikal einstellen, sodass alle Stäbe im Satz am Pfad ausgerichtet und vertikal sind, oder die Stäbe parallel oder lotrecht zu einer beim Bearbeiten von Abhängigkeiten ausgewählten Fläche anordnen.

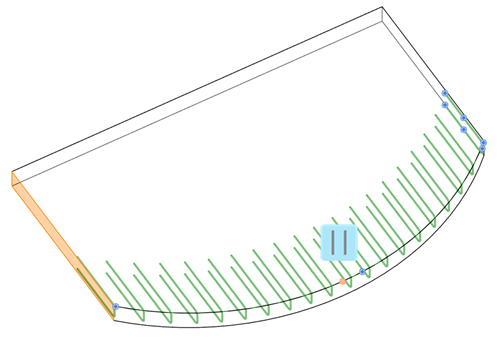

Hier sehen Sie ein Beispiel, in dem U-Eisen an der Kante einer Platte so festgelegt werden, dass sie parallel zur ausgewählten Fläche verlaufen. Weitere Informationen finden Sie unter Optionen für die Pfadausrichtung von Freiformbewehrung.
- Start
- Ende
- Versätze
