REFEXTERNES (commande)

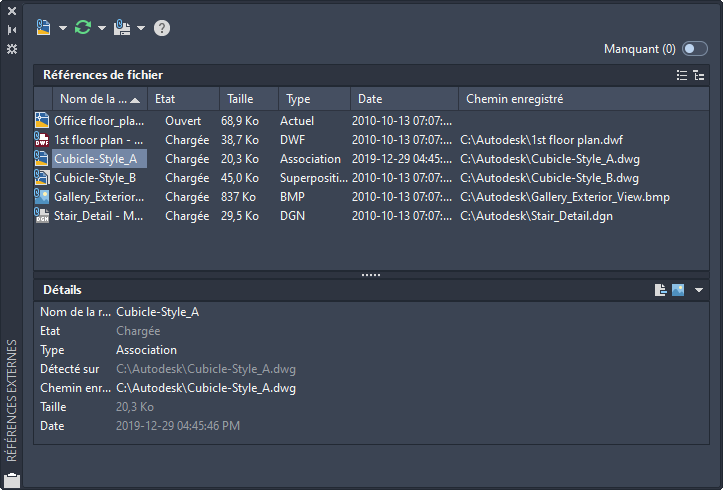

Ouvre la palette Références externes.

Trouver

La palette Références externes organise, affiche et gère les fichiers référencés, y compris les suivants : fichiers DWG (xréfs), calques DWF, DWFx, PDF et DGN, images raster, nuages de points (fichiers RCP et RCS), modèles de coordination (fichiers NWD et NWC) et références de données (DREF).

Remarque :

Seuls les fichiers image DWG, DWF, DWFx, PDF et raster peuvent être ouverts directement à partir de cette palette.

Liste d’options

Les options suivantes s’affichent.

Xréf et DREF (Autodesk Civil 3D uniquement)

Lorsque vous travaillez dans Autodesk Civil 3D, vous pouvez gérer les fichiers externes attachés contenant des géométries, des références de données (DREF), des images raster, des liaisons de données et des gabarits d’extraction de données.

Tous les autres produits basés sur AutoCAD, y compris AutoCAD LT, permettent de gérer tous les formats de fichiers attachés, à l’exception des DREF. Par conséquent, les onglets Xréf et DREF ne sont pas visibles.

Barre d’outils de la palette Références externes

Attacher
Attache des fichiers au dessin actuel. Sélectionnez un format dans la liste pour afficher la boîte de dialogue Sélectionner un fichier de référence.

Les options suivantes s’affichent :

  • Attacher un fichier DWG : Lance la commande XATTACHER.
  • Attacher une image : Lance la commande ATTACHEIMAGE.
  • Attacher un fichier DWF : Lance la commande ATTACHERDWF.
  • Attacher un fichier DGN : Lance la commande ATTACHERDGN.
  • Attacher un fichier PDF : Lance la commande ATTACHERPDF.
  • Attacher un nuage de points : Lance la commande ATTACHERNUAGEPOINTS. (Non disponible pour AutoCAD LT.)
  • Attacher un modèle de coordination : Lance la commande ATTACHERMODELECOORDINATION. (Non disponible pour AutoCAD LT.)
  • Attacher depuis Autodesk Vault : Permet d’accéder au contenu stocké dans le client Autodesk Vault. (Non disponible pour AutoCAD LT.)
    Remarque : L’option Attacher depuis Autodesk Vault est disponible uniquement lorsque le client Autodesk Vault est installé. Vous devez être abonné au programme Autodesk Subscription pour pouvoir accéder au client Autodesk Vault.
Remarque : La variable système FILEDIA est ignorée lors de l’association de fichiers à partir de la palette Références externes.
Actualiser/Recharger toutes les références
Actualise la liste ou recharge toutes les références afin d’afficher les modifications apportées aux fichiers référencés.

Les options suivantes sont disponibles :

Actualiser

Synchronise les données d’état des fichiers de dessin référencés avec les données stockées en mémoire.

Cette option interagit principalement avec Autodesk Vault. (Non disponible pour AutoCAD LT.)

Recharger toutes les références

Met à jour toutes les références pour garantir que la version courante est utilisée. La mise à jour se produit également lorsque vous ouvrez pour la première fois un dessin qui contient le fichier de références.

Modifier le chemin d’accès
Permet de modifier le chemin des fichiers sélectionnés. Vous pouvez définir le chemin de manière à ce qu’il soit absolu ou relatif. Si le fichier référencé est enregistré au même emplacement que le dessin actuel, vous pouvez également supprimer le chemin d’accès.

Vous pouvez également sélectionner un nouveau chemin d’accès pour une référence manquante avec l’option Sélectionner un nouveau chemin d’accès. L’option Rechercher et remplacer vous permet de rechercher toutes les références utilisant un chemin d’accès spécifié parmi toutes les références sélectionnées, puis de remplacer toutes les occurrences de ce chemin par le nouveau chemin spécifié par vos soins.

Aide
Ouvre le système d’aide.

Bascule Manquant

Bascule entre les états Afficher toutes les références jointes et Afficher uniquement les références manquantes. Lorsque l’état Afficher les références manquantes uniquement est actif, vous pouvez utiliser le processus Références connectées pour mettre à jour les trajectoires des références de dessin externes (Xréf) manquantes en spécifiant manuellement une nouvelle trajectoire pour les références ou en acceptant une trajectoire suggérée pour les références dans le dessin courant lorsqu’elles sont ouvertes à partir d’un projet Autodesk dans Forma Data Management.

Références manquantes prises en charge :

  • Références de dessin externes (xréfs)
  • Références de données (DREF) qui sont disponibles dans Autodesk Civil 3D uniquement

Volet Références de fichier (afficher l’état de toutes les références jointes)

Affiche toutes les références jointes au dessin courant.

Conseil : Cliquez deux fois lentement sur le nom de la référence pour la modifier ou utilisez le volet Détails pour modifier le nom de la référence sélectionnée et d’autres propriétés de pièce jointe.
Boutons de liste ou d’arborescence
Cliquez sur les boutons pour basculer entre la liste et l’arborescence.

Affichage sous forme de liste

Les informations répertoriées incluent le nom de référence, l’état, la taille du fichier, son type, la date de création et le chemin enregistré.

Nom de référence

Cette colonne affiche toujours en première entrée le dessin courant, suivi des autres fichiers associés répertoriés dans l’ordre de leur association.

Etat

L’état du fichier référencé peut être :

  • Chargé : le fichier référencé est actuellement attaché au dessin.
  • Déchargé : le fichier référencé est déchargé du dessin. Lorsque vous déchargez un fichier référencé, ce dernier n’est pas affiché, mais il peut l’être à nouveau en utilisant Recharger.
  • Introuvable : le fichier référencé n’existe plus dans les chemins de recherche corrects.
  • Non résolu : le fichier référencé est illisible.
  • Orphelin : le fichier référencé est attaché à un autre fichier dont l’état est défini sur Non résolu, Déchargé ou Introuvable.
  • Sans référence : le fichier référencé n’est plus utilisé. Toutes les occurrences ont été supprimées du dessin.
  • Rechargement nécessaire : le fichier de référence a été mis à jour/réenregistré pendant que le dessin hôte était ouvert. Cet état s’affiche dans la barre d’état en même temps que la notification de bulles pour signaler que le fichier de référence externe a changé.
  • Comparable : le fichier de référence a été modifié et il est possible de comparer les différences entre ce qui est actuellement chargé et ce qui se trouve sur le disque.
  • En comparaison : la référence est actuellement comparée pour identifier les différences.
Taille

Indique la taille de la référence de fichier attachée.

Type

Donne le type du fichier de référence. Les fichiers de dessin (xréfs) apparaissent sous forme d’associations ou de superpositions, les images raster affichent leur format de fichier et les calques sous-jacents DWF, DWFx, DGN et PDF sont répertoriés en fonction de leur type de fichier.

Date

Donne la date de création ou du dernier enregistrement du fichier de référence.

Chemin enregistré

Affiche le chemin enregistré avec le dessin lorsque le fichier référencé est attaché.

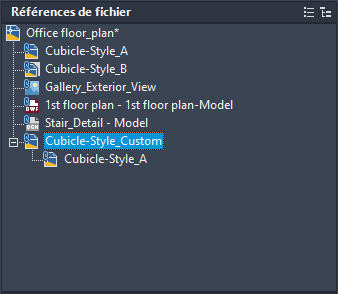

Arborescence

Le niveau supérieur de cet affichage indique le dessin courant. Les fichiers référencés apparaissent au niveau suivant. Vous pouvez ouvrir les fichiers référencés qui contiennent leur propre références de fichier imbriquées pour afficher d’autres niveaux. Lors de la sélection, vous ne pouvez pas sélectionner plus d’une référence de fichier à la fois.

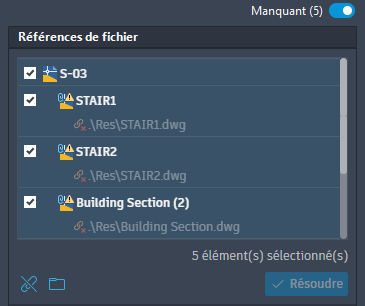

Volet Références de fichier (afficher uniquement les références manquantes)

Affiche uniquement les dessins externes référencés (Xréf) manquants dans le dessin courant.

Arborescence

Le niveau supérieur de l’arborescence affiche toujours le dessin courant et les références manquantes apparaissent au niveau suivant. Chaque référence manquante affiche son dernier chemin d’accès enregistré.

Lorsqu’une ou plusieurs références manquantes sont sélectionnées, vous pouvez les détacher du dessin courant ou mettre à jour leurs trajectoires manuellement ou avec les trajectoires suggérées des références stockées dans Forma Data Management.

Basculer vers toutes les références

Cette option s’affiche lorsqu’aucune référence n’est manquante dans le dessin courant. Lorsque vous cliquez dessus, l’état Afficher toutes les références attachées est activé et vous pouvez voir toutes les références attachées au dessin actif.

Détacher

Supprime les références manquantes sélectionnées dans le dessin courant.

Mettre à jour les chemins

Spécifie un nouveau chemin pour les références manquantes sélectionnées.

Remarque : Seul le chemin de la référence est mis à jour ; le fichier référencé n’est pas déplacé.
Résoudre la sélection

Accepte les chemins suggérés pour les références manquantes sélectionnées.

Volet Détails/Aperçu

Affiche des informations ou une image d’aperçu d’une référence sélectionnée.

Boutons d’affichage détaillé et d’aperçu miniature
Cliquez sur les boutons pour basculer entre l’affichage détaillé et un aperçu miniature.

Volet Détails

En mode Détails, les propriétés de la référence de fichier sélectionnée apparaissent. Chaque référence de fichier possède un jeu principal de propriétés et certaines références de fichier (images référencées, par exemple) affichent les propriétés en fonction du type de fichier. Ce jeu principal de détails inclut le nom de la référence, son état, la taille du fichier, le type de fichier, la date de création, le chemin enregistré, le chemin Détecté sur et la version du fichier. Il indique par ailleurs si le client Autodesk Vault (non disponible dans AutoCAD LT) est installé. Vous pouvez modifier certaines propriétés.

Nom de référence

Affiche le nom de la référence du fichier. Cette propriété ne peut être modifiée que si vous sélectionnez des références de fichier uniques. Le nom de référence affiche *varie* si plusieurs références de fichier sont sélectionnées. Vous pouvez modifier cette propriété pour toutes les références de fichier.

Etat

Indique si la référence de fichier est chargée, déchargée ou introuvable. Vous ne pouvez pas modifier cette propriété.

Taille

Indique la taille de la référence de fichier sélectionnée. Aucune taille n’apparaît pour les références de fichier déchargées ou introuvables. Vous ne pouvez pas modifier cette propriété.

Type

Indique si la référence du fichier est une association ou une superposition, le type du fichier image, un calque sous-jacent DWF/DWFx, DGN ou PDF, ou un modèle de coordination NWD/NWC. Vous ne pouvez pas modifier cette propriété.

Toutefois, si la référence est un fichier de référence DWG, il est possible de passer de la propriété d’association à la propriété de superposition, et inversement.

Date

Affiche la date de dernière modification de la référence de fichier. Aucune date n’apparaît si la référence de fichier est déchargée ou introuvable. Vous ne pouvez pas modifier cette propriété.

Xréf trouvée dans

Affiche le chemin absolu de la référence de fichier sélectionnée. Vous ne pouvez pas modifier cette propriété.

Chemin enregistré

Affiche l’emplacement d’enregistrement de la référence de fichier sélectionnée. Il s’agit de l’endroit où le fichier référencé est enregistré. Cet emplacement ne correspond pas nécessairement à l’emplacement Détecté sur. Le bouton Ouvrir permet d’afficher la boîte de dialogue Ouvrir dans laquelle vous pouvez sélectionner un nom de fichier ou un chemin différent. Vous pouvez également saisir directement le chemin dans le champ prévu à cet effet. Ces modifications sont stockées dans la propriété Chemin enregistrée si le nouveau chemin est correct.

Version du fichier

Affiche la propriété de version du fichier définie par le client Autodesk Vault. Cette propriété s’affiche uniquement une fois connecté à Vault.

Dernière modification (référence DREF uniquement)

Affiche la date de dernière modification du fichier de référence de données.

Cette valeur est en lecture seule et ne s’affiche pas lorsque le fichier de référence est déchargé ou introuvable.

Dernière modification par (référence DREF uniquement)
Affiche le dernier utilisateur ayant modifié le fichier de référence de données.
Cette valeur est en lecture seule et ne s’affiche pas lorsque le fichier de référence est déchargé ou introuvable.

Propriétés d’image spécifiques

Si vous sélectionnez une image référencée, d’autres propriétés s’affichent. Aucune d’entre elles n’est modifiable.

Système de couleurs

Affiche le système de couleurs.

Mode des couleurs

Indique la quantité d’informations stockée dans chaque pixel d’une image raster. Plus le nombre de couleurs est élevé, plus le degré d’ombrage est lisse.

Largeur du pixel

Indique la largeur de l’image raster en pixels.

Hauteur du pixel

Indique la hauteur de l’image raster en pixels.

Résolution

La résolution de la largeur et de la hauteur est exprimée en points par pouce (ppp).

Taille par défaut (en unités AutoCAD)

Indique la largeur et la hauteur de l’image raster en unités AutoCAD.

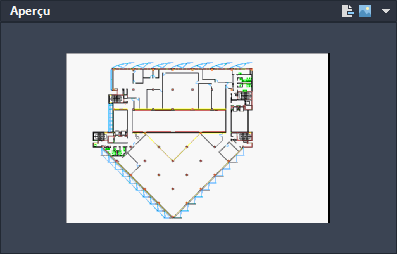

Volet Aperçu

L’aperçu s’affiche uniquement si une seule référence de fichier est sélectionnée dans ce volet. Ce volet de données ne contient pas d’autre contrôle. Si aucune référence de fichier n’est sélectionnée, le volet Aperçu affiche un champ de solide gris. Si aucun aperçu n’est disponible, le texte Aperçu non disponible s’affiche au centre du volet.

Champ de messagerie

Situé au-dessous du volet Détails/Aperçu, ce champ fournit des informations sur certaines références de fichier sélectionnées. Si vous sélectionnez une ou plusieurs références imbriquées, des informations concernant les références de fichier s’affichent. Des messages s’affichent également si vous décidez de modifier le nom d’une référence de fichier.

Barre d’outils de l’onglet DREF (Autodesk Civil 3D uniquement)

Actualiser

Actualise la liste des références dans le dessin courant.

Synchroniser la sélection

Synchronise les références sélectionnées avec les données sources les plus récentes.

Promouvoir la sélection

Intègre les références sélectionnées au niveau des objets locaux du dessin courant.

Volet Références de données (Autodesk Civil 3D uniquement)

Affiche toutes les références de données (DREF) attachées au dessin courant.

Arborescence

Le niveau supérieur de l’arborescence affiche les types de références de données (DREF) liés au dessin courant. Les références manquantes sont affichées au niveau suivant. Chaque référence liée affiche son nom, son état actuel et son dernier chemin enregistré.

Lorsqu’une ou plusieurs références manquantes sont sélectionnées, elles peuvent être supprimées du dessin courant. Leurs chemins peuvent également être mis à jour manuellement ou en acceptant les chemins suggérés de références stockées dans Forma Data Management.

Supprimer
Élimine les références manquantes sélectionnées dans le dessin courant.
Mettre à jour les chemins

Spécifie un nouveau chemin pour les références manquantes sélectionnées.

Remarque : Seul le chemin de la référence est mis à jour ; le fichier référencé n’est pas déplacé.
Résoudre la sélection

Accepte les chemins suggérés pour les références manquantes sélectionnées.
