Cette boîte de dialogue vous permet de configurer une simulation spécialisée afin de tester une sélection de débits à un seul point cible du débit incendie. Chaque débit est testé à tour de rôle en fonction d’un certain nombre de paramètres. Un rapport débit d’incendie forcé est généré. Il comprend les détails des pressions au point cible pour chaque débit testé.
Le point cible du débit incendie peut être soit un nœud existant, soit un emplacement le long d’une canalisation existante du réseau. Pour chaque débit de test, une demande égale à celui-ci est appliquée à l’emplacement du point cible. (Si le point cible du débit incendie se situe le long d’une canalisation, la demande est appliquée au niveau d’un nœud temporaire inséré dans la canalisation. L’emplacement du nœud temporaire est affiché dans la fenêtre GeoPlan des résultats du débit d’incendie forcé.)
La simulation du débit d’incendie forcé se présente sous la forme d’une série de simulations instantanées.

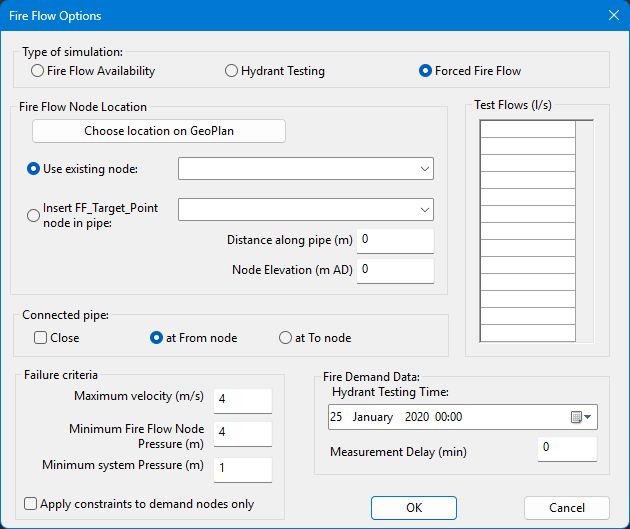

Pour ouvrir cette boîte de dialogue, sélectionnez Débit d’incendie forcé dans la boîte de dialogue Options du débit incendie.
| Élément
|
Description
|
|---|
|
Emplacement du nœud de débit incendie
|
|
Bouton Choisir un emplacement sur le GeoPlan
|
Sélectionne l’emplacement d’un point cible sur un GeoPlan du réseau sélectionné dans la vue Planifier l’exécution hydraulique.
Une fenêtre GeoPlan du réseau s’ouvre, si ce n’est pas déjà le cas.
Le pointeur de la souris se transforme en pointeur de borne d’incendie  .
Vous pouvez maintenant cliquer sur un nœud ou sur une canalisation du réseau. Les options relatives à l’emplacement du nœud de débit incendie (ci-dessous) sont automatiquement définies en fonction de l’emplacement sélectionné.
|
|
Utiliser le nœud existant
|
Sélectionnez cette option pour utiliser un nœud existant du réseau comme point cible du débit incendie.
|
|
Insér. nœud FF_Target_Point ds conduite
|
Sélectionnez cette option pour insérer un nœud temporaire à utiliser comme point cible du débit incendie dans un lien réseau existant.
|
|
Distance le long de la cond.
|
Distance le long de la canalisation sélectionnée dans la liste déroulante Insér. nœud FF_Target_Point ds conduite à partir du champ Jusqu’au nœud de la canalisation.
Détermine l’emplacement où le point cible temporaire du débit incendie sera inséré.
|
|
Altitude du nœud
|
Altitude du nœud du point cible lors de l’insertion d’un nœud dans une canalisation.
Cette altitude est automatiquement définie sur la moyenne pondérée des altitudes des nœuds de la canalisation à scinder.
Si l’altitude du nœud du point cible est connue, la valeur par défaut peut être remplacée.
|
|
|
Conduite connectée
|
Option permettant de fermer la canalisation en amont ou en aval du point cible du débit incendie.
Remarque : Cette option ne peut être appliquée que si le nœud cible n’est relié qu’à deux canalisations dont la direction est cohérente.
|
Fermer
|
Lorsque cette case est cochée, les options de fermeture sont activées.
|
|
au nœud Vers
|
Ferme la canalisation dont l’ID du nœud De est le point cible du débit incendie.
|
|
au nœud De
|
Ferme la canalisation dont l’ID du nœud Vers est le point cible du débit incendie.
|
|
|
Débits de test (tableau)
|
Vous pouvez entrer jusqu’à vingt débits dans le tableau. Chaque débit est testé à tour de rôle à l’emplacement du nœud de débit incendie.
|
|
Critères d’échec
|
Chaque débit du tableau Débits de test est testé par rapport aux critères d’échec.
|
Vitesse maximale
|
Vitesse maximale autorisée dans le réseau.
|
|
Pression minimale du nœud de débit incendie
|
Pression minimale autorisée au point cible du débit incendie.
|
|
Pression minimale du système
|
Pression minimale autorisée dans le réseau.
|
|
Appl. contraintes aux nœuds de demande uniq.
|
Lorsque cette case est cochée, les critères d’échec Vitesse maximale et Pression minimale du système ne sont appliqués qu’aux nœuds auxquels une demande a été affectée.
Lorsqu’elle est décochée, tous les nœuds de base sont testés en fonction des critères d’échec. Les réservoirs, captages et charges fixes sont exclus de la vérification.
|
|
|
Données de la demande d’incendie
|
|
Durée du test de la borne d’incendie
|
Définit le point de départ du test de la borne d’incendie au cours de la période de simulation. Cette valeur doit être comprise entre l’heure de début et l’heure de fin de la simulation.
|
|
Délai de mesure
|
Cette option vous permet de définir un délai entre le début du test de débit d’incendie forcé et le point de départ pour le calcul des résultats, c’est-à-dire le moment où la mesure des effets du test de débit d’incendie forcé sur le réseau doit commencer.
C’est une option particulièrement utile pour les tests de débit d’incendie forcé qui sont menés sur des nœuds situés en aval d’objets de contrôle utilisant des types qui réagissent aux changements de condition sur le pas de temps de simulation suivant, à savoir les PRV et les objets contrôlés via CPU. Dans ce type de situation, il est recommandé de régler le délai de mesure sur une minute afin que le réseau puisse réagir correctement à l’augmentation du débit provoquée par le test de débit incendie, sans que l’impact soit trop élevé sur le bilan de masse global du réseau.
Vous pouvez également utiliser cette méthode lorsque vous avez besoin de comprendre l’impact d’un événement de débit incendie prolongé (c’est-à-dire avec plusieurs pas de temps) sur le réseau, car celui-ci simule le débit sortant généré par le test pendant toute la durée du délai. Par exemple, si votre réseau dessert une zone qui est affectée par un événement de débit incendie alimenté par un petit réservoir, le stock d’eau risque de s’épuiser très vite, et le réservoir passera alors en dessous du débit minimal requis. En définissant un délai de mesure qui couvre la durée requise/moyenne pour l’événement de débit incendie, vous pourrez tester l’impact de ce type de configuration.
|
|
