Cette boîte de dialogue vous permet de configurer une simulation de test de borne d’incendie afin de tester une sélection de nœuds à tour de rôle en fonction d’un certain nombre de paramètres de test de débit incendie. Un rapport de test de borne d’incendie est généré. Il comprend des informations détaillées sur les débits et les pressions au niveau de chaque nœud testé, et indique si le test a été un succès ou un échec. Le test du nœud est considéré comme réussi si le débit incendie minimal requis peut être fourni sans enfreindre aucune des contraintes de pression appliquées.
Le test de borne d’incendie n’est effectué que sur les nœuds ordinaires et sur les nœuds de borne d’incendie.
L’objet de données de débit incendie permet de spécifier les paramètres de test de débit incendie pour les nœuds ordinaires. Les paramètres de test de débit incendie relatifs aux nœuds de borne d’incendie peuvent être spécifiés au niveau de chaque nœud de borne d’incendie ou fournis à partir de l’objet de données de débit incendie.
La simulation de test de borne d’incendie se présente sous la forme d’une série d’analyses en état stable. Chaque nœud est considéré indépendamment, comme si aucune autre borne d’incendie du système n’était ouverte.
Si une durée de mesure est spécifiée, le test de la borne d’incendie sera exécuté à partir de l’heure du test, et les résultats seront évalués depuis la fin du délai (s’il est spécifié) jusqu’à la fin de la combinaison de l’heure du test, du délai et de la durée. Lorsqu’une durée de mesure est spécifiée, toutes les borne d’incendie sont entièrement ouvertes pendant le test.
Remarque : Les tests de débit d’incendie forcé ne peuvent utiliser que des bornes d’incendie complètement ouvertes pour une durée de mesure non nulle, car il est impossible d’effectuer des tests de disponibilité à chaque pas de temps et de produire des résultats compatibles pour l’affichage dans le tableau. Il y aura des valeurs complètement différentes pour le débit disponible et la pression résiduelle minimale à chaque pas de temps du test.

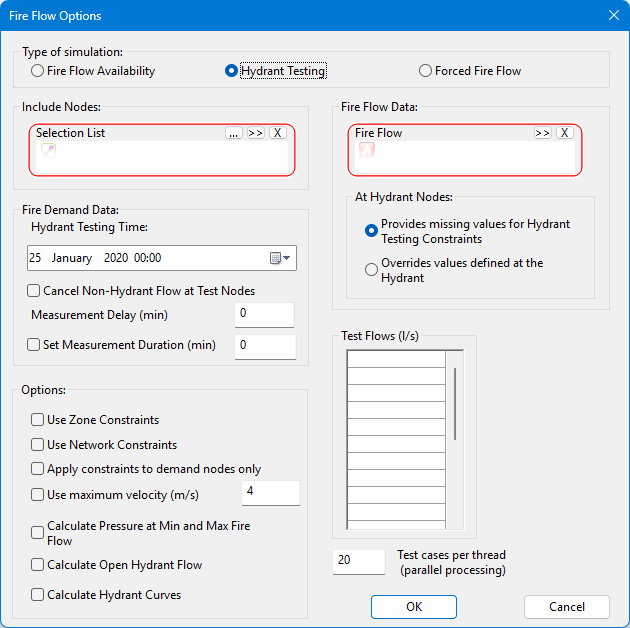

Pour ouvrir cette boîte de dialogue, sélectionnez Test de borne d’incendie dans la boîte de dialogue Options du débit incendie.
| Paramètre
|
Description
|
|
Inclure les nœuds
|
|
Liste de sélection
|
Vous devez ajouter une liste de sélection de nœuds à tester. Seuls les nœuds ordinaires et les nœuds de borne d’incendie seront testés. Les autres objets de la sélection seront ignorés.
Pour les tests réguliers des bornes d’incendie, la liste de sélection est obligatoire. Cependant, si vous utilisez les tests GMR des bornes d’incendie, il convient de supprimer la liste de sélection pour des raisons d’efficacité. Lorsque la liste de sélection n’est pas supprimée, l’application fait remonter un message d’avertissement vous demandant de la supprimer. La liste de sélection est remplacée par l’onglet Analyse de l’ objet de configuration GMR.
Lorsqu’une exécution de type Débit incendie est validée et enregistrée sans liste de sélection, un message d’erreur s’affiche.
|
|
|
Données de débit incendie
|
|
Débit incendie
|
Sélectionnez l’objet de données de débit incendie à utiliser lors de l’analyse.
Les données de l’objet de données de débit incendie seront appliquées à tous les nœuds de test ordinaires.
|
|
Aux nœuds de borne d’incendie
|
Il existe deux options pour l’utilisation de l’objet de données de débit incendie :
- Fournit des valeurs manquantes pour les contraintes de test de borne d’incendie : les données de l’objet de données de débit incendie sont utilisées pour les champs de données de contraintes de débit incendie qui n’ont pas de valeur définie au niveau du nœud de borne d’incendie à tester.
- Remplace les valeurs définies à la borne d’incendie : les données de l’objet de données de débit incendie remplacent les valeurs définies au niveau du nœud de la borne d’incendie à tester.
|
|
|
Données de la demande d’incendie
|
|
Durée du test de la borne d’incendie
|
Définit le point de départ du test de borne d’incendie au cours de la période de simulation. Cette valeur doit être comprise entre l’heure de début et l’heure de fin de la simulation.
|
|
Annuler le débit ne provenant pas de borne d’incendie aux nœuds de test
|
Cochez cette case pour annuler toute demande locale et tout débit exceptionnel appliqués au nœud de test au moment du test de la borne d’incendie (voir ci-dessus).
|
|
Délai de mesure
|
Cette option vous permet de définir un délai entre le début du test de borne d’incendie et le point de départ pour le calcul des résultats, c’est-à-dire le moment où la mesure des effets du test de borne d’incendie sur le réseau doit commencer.
C’est une option particulièrement utile pour les tests de borne d’incendie qui sont menés sur des nœuds situés en aval d’objets de contrôle utilisant des types qui réagissent aux changements de condition sur le pas de temps de simulation suivant, à savoir les PRV et les objets contrôlés via CPU. Dans ce type de situation, il est recommandé de régler le délai de mesure sur une minute afin que le réseau puisse réagir correctement à l’augmentation du débit provoquée par le test de borne d’incendie, sans que l’impact soit trop élevé sur le bilan de masse global du réseau.
Vous pouvez également utiliser cette méthode lorsque vous avez besoin de comprendre l’impact d’un événement de débit incendie prolongé (c’est-à-dire avec plusieurs pas de temps) sur le réseau, car celui-ci simule le débit sortant généré par le test de borne d’incendie pendant toute la durée du délai. Par exemple, si votre réseau dessert une zone qui est affectée par un événement de débit incendie alimenté par un petit réservoir, le stock d’eau risque de s’épuiser très vite, et le réservoir passera alors en dessous du débit minimal requis. En définissant un délai de mesure qui couvre la durée requise/moyenne pour l’événement de débit incendie, vous pourrez tester l’impact de ce type de configuration.
|
|
Définition d’une durée de mesure
|
Vous pouvez définir la durée des mesures en cochant la case associée et en entrant un nombre de minutes dans la zone de saisie correspondante.
Si une durée de mesure est spécifiée, le test de la borne d’incendie sera exécuté à partir de l’heure du test, et les résultats seront évalués depuis la fin du délai de mesure (s’il est spécifié) jusqu’à la fin de la combinaison de l’heure du test, du délai et de la durée. Tous les tests de borne d’incendie sont effectués avec une borne d’incendie complètement ouverte.
|
|
|
Options
|
|
Utiliser les contraintes de zone
|
Cochez cette case pour appliquer les contraintes de zone lors de l’analyse.
|
|
Utiliser les contraintes du réseau
|
Cochez cette case pour appliquer les contraintes réseau lors de l’analyse.
|
|
Appl. contraintes aux nœuds de demande uniq.
|
Cochez cette case pour appliquer les contraintes de zone et de réseau uniquement aux nœuds auxquels une demande a été affectée.
Lorsque cette case est décochée, tous les nœuds de base sont testés en fonction des contraintes. Les réservoirs, captages et charges fixes sont exclus de la vérification.
|
|
Utiliser la vitesse maximale
|
Les tests de borne d’incendie et de débit d’incendie forcé peuvent être réalisés avec la vitesse maximale comme contrainte. Pour activer cette contrainte, cette case doit être cochée dans les options de la simulation.
- Un maximum global s’applique à cette vitesse de contrainte dans la boîte de dialogue des options.
- De plus, le contrôle de chaque lien permet de régler la vitesse maximale. Ce paramètre individuel est utilisé si la case des options est cochée et que le paramètre individuel remplace le maximum global pour ce lien.
Le rapport des bornes d’incendie indique, pour chaque borne d’incendie testée, le nom d’un « lien à vitesse maximale », ainsi que la vitesse maximale de ce lien et sa vitesse de contrainte.
- Si aucun lien n’est soumis à une contrainte de vitesse, celui qui présente la plus grande vitesse est affiché. De plus, si ce lien possède une contrainte propre, cette contrainte spécifique est affichée. Sinon, la contrainte globale des options de simulation est affichée.
Si un ou plusieurs liens sont soumis à une contrainte de vitesse, l’un de ces liens est affiché avec sa vitesse maximale et sa vitesse de contrainte. (La contrainte doit être considérée comme un plafond de vitesse approché mais non dépassé. Le lien affiché est celui qui se rapproche le plus de sa contrainte.)
|
|
Calculer la pression aux débits incendie minimum et maximum
|
Cochez cette case pour calculer les pressions aux débits incendie minimum et maximum.
|
|
Calculer le débit de la borne d’incendie ouverte
|
Cochez cette case pour calculer le débit maximum à la borne d’incendie lorsque celle-ci est complètement ouverte.
|
|
Calculer les courbes incendie
|
Cochez cette case pour calculer une courbe incendie de pression résiduelle en fonction du débit.
|
|
|
Débits de test (tableau)
|
Uniquement disponible si la case Calculer les courbes incendie est cochée.
Vous pouvez entrer jusqu’à vingt débits dans le tableau.
Cette option n’est pas disponible si la case Définir la durée du test est cochée.
|
|
Cas de test par thread (traitement parallèle)
|
Vous pouvez l’utiliser pour répartir les cas de test lors d’un traitement parallèle.
Conseil : Pour les tests GMR de débit incendie des bornes, si vous définissez une valeur de 0, un algorithme calculera la valeur optimale pour la simulation.
|
