ジオメトリのクリーンアップを使用するには

[ジオメトリのクリーンアップ]は、図面内の選択したオブジェクトをスキャンしてジオメトリエラーを特定して修正するのに役立ちます。

[ジオメトリのクリーンアップ]パレットを表示する

次の方法を使用して、[ジオメトリのクリーンアップ]パレットを表示することができます

ツールバーで、[ジオメトリのクリーンアップ]をクリックします。検索
コマンドプロンプトに GEOMETRYCLEANUPOPEN と入力します。

オブジェクトをスキャンしてジオメトリエラーを検出する

[ジオメトリのクリーンアップ]パレットを開きます。

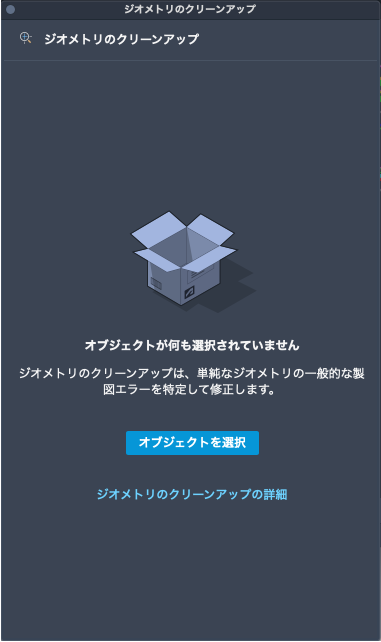

パレットを最初に開くと空の状態が表示され、スキャンするオブジェクトの選択や、[ジオメトリのクリーンアップ]の詳細の確認ができます。
[オブジェクトを選択]をクリックし、ジオメトリエラーをチェックする図面内のオブジェクトを選択します。
スキャンに含めることができるのは、モデル空間でサポートされているオブジェクトと、ロック解除およびフリーズ解除された画層上のオブジェクトのみです。

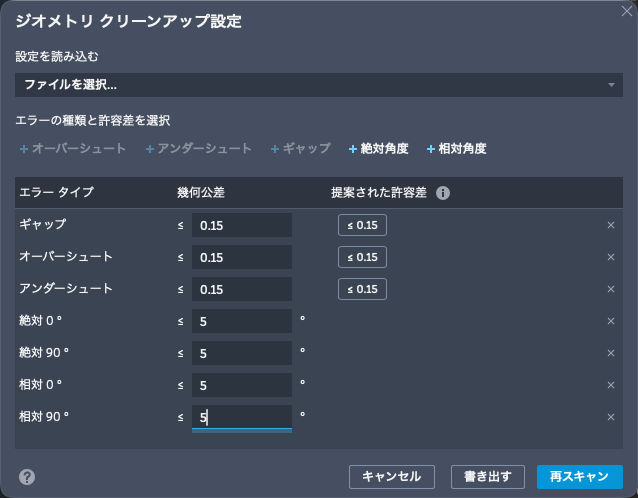

表示された[ジオメトリクリーンアップ設定]ダイアログボックスで、必要に応じて、エラータイプ、許容差、エラー識別のしきい値を更新します。
提案された許容差を受け入れるには、[提案された許容差]列の値をクリックします。
注: 入力した許容差の値が大きすぎると、[ジオメトリのクリーンアップ]によって、実際のエラーではないエラーがレポートされることがあります。
[スキャン]をクリックします。

注: 最初のスキャンが完了した後、[スキャン]ボタンは次回以降のスキャンで[再スキャン]に変わります。

検出されたジオメトリエラーを確認して修正する

スキャンが完了すると、エラーが[ジオメトリのクリーンアップ]パレットのツリービューに表示されます。

[残りのエラー]: 修正が必要なエラーの合計数が一覧表示されます。
[エラーのタイプ]:
- [ギャップ]
- [オーバーシュート]
- [アンダーシュート]
- [絶対角度]
- [相対角度]
[個別のエラーインスタンス]: 検出されたエラーの場所を示します(XY 座標で表示)。
[プロパティ]パネル: ツリーで選択した項目に関する詳細情報を表示します。

[ジオメトリのクリーンアップ]パレットで、エラーを含むエラータイプノードの 1 つを展開します。
エラーをクリックしてレビューモードをアクティブにします。
レビューモードでは、関連するジオメトリが画面移動してハイライト表示されるため、視認性が向上します。

ヒント: [ジオメトリのクリーンアップ]ツールバーで、[自動ズームのナビゲーション]ボタンをクリックすると、エラーを見やすくなります。

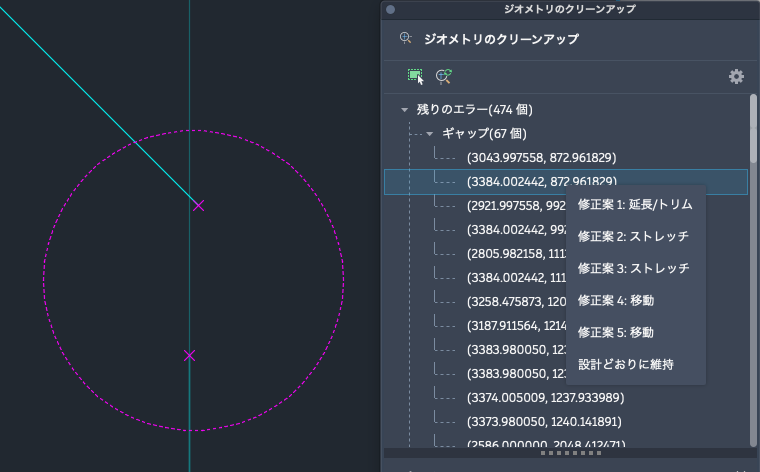

選択したエラーに対して利用可能な修正を含むメニューを表示するには、次のいずれかの操作を行います。
- ツリー内のエラーを右クリックします。

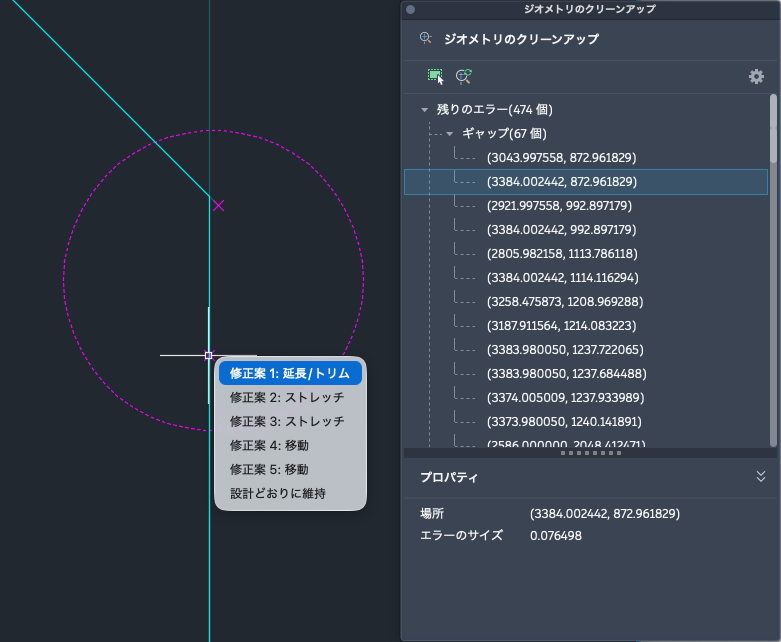

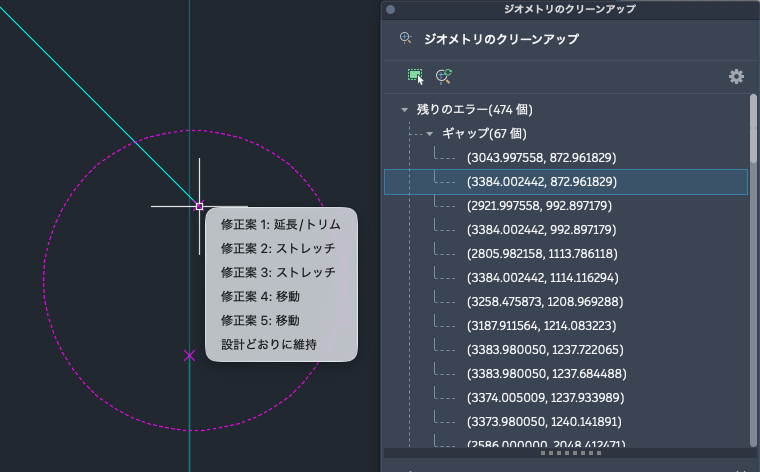

- エラータイプインジケータまたは作図領域の[X]にカーソルを合わせます。
メニューの各項目にカーソルを合わせて、利用可能な修正を確認します。
利用可能な修正には次のものが含まれますが、これらに限定されません。
- トリム
- [延長]
- [移動]
- [ストレッチ]
- [回転]
- [設計どおりに維持](このオプションをクリックすると、このエラーは今後のスキャンから除外されます)
修正を選択してジオメトリを更新するか、[設計どおりに維持]を選択して、ジオメトリを修正せずにエラーを無視します。

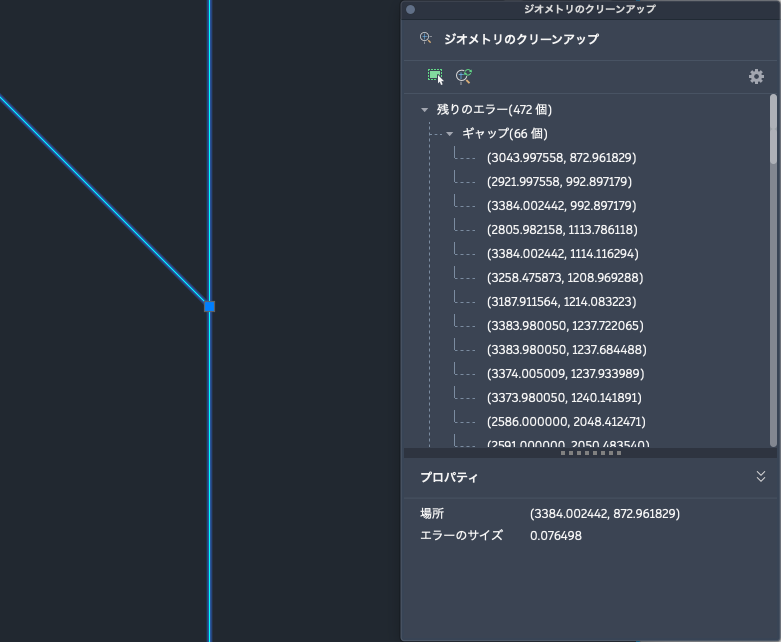

ジオメトリは、選択した修正に従って更新されます。

注: [設計どおりに維持]フラグが設定されたエラーは、/Users/<username>/Library/Application Support/Autodesk/GeometryCleanup/IgnoredIssues.json ファイルで追跡されます。次回ジオメトリをチェックするときに、以前にフラグが設定されたエラーを表示できるようにするには、このファイルを削除します。
