既存のデータ ショートカット プロジェクトを Forma Data Management にマイグレートするためのベスト プラクティス

既存のデータ ショートカット プロジェクトを Forma Data Management に移動する際には注意が必要です。

既存の参照を持つ Civil 3D データ ショートカット プロジェクトが準備していない状態でクラウドに保存されると、複数の問題が発生する可能性があります。

ファイルをクリーンアップする

ファイルをマイグレートする前に、図面とファイルのメンテナンスと管理を実行して、データのマイグレートとアクセスに必要な時間を最小限に抑えます。Forma Data Management だけでなく、これらの図面メンテナンス手順も、すべての Civil 3D 図面で使用する必要があります。

  • 図面エラーをチェックする
  • 未使用データを削除する
  • 冗長なオブジェクトを見つける
  • 図面を修復する
  • Map 3D クリーンアップを使用する
  • 破損データを削除する
  • 不要なオブジェクトを削除する

    • 詳細については、「きれいな図面を維持する」を参照してください。

Desktop Connector を使用して既存のプロジェクトを Forma Data Management にマイグレートする

Windows エクスプローラを使用して接続されているドライブの宛先の Forma Data Management フォルダに最上位のフォルダをドラッグ アンド ドロップしてプロジェクト全体を移動することをお勧めします。

注: Windows エクスプローラを使用して、Forma Data Management フォルダを参照します。Windows ナビゲーション ペインに自動的に配置される Forma Data Management ショートカットを使用することができます。このフォルダの既定のパスは、C:\Users\<ユーザ名>\Forma Data Management\<サイト名>\<プロジェクト名> です。

この方法では、Desktop Connector を使用して Forma Data Management にファイルをアップロードします。Desktop Connector には、データ ショートカット プロジェクト内の外部参照およびデータ ショートカット参照をアップロードおよび再リンクする機能が含まれています。この方法を使用すると、プロジェクト内のほとんどのファイル参照を Forma Data Management の同じフォルダにコピーし、パスを保持することができます。

プロジェクトがアップロードされると、Desktop Connector は各ファイルを調べて、リンクと依存関係を決定します。プロジェクトを Forma Data Management にアップロードする場合は、この点に留意してください。Civil 3D プロジェクトを最初に移動する際は、Desktop Connector がファイルを同期するのに時間がかかると予測します。(インターネットの帯域幅とプロジェクトのサイズによっては)最大で数時間かかる場合があります。

注: 大規模なプロジェクトの場合は、フォルダを 1 つずつドラッグ アンド ドロップしてみてください。たとえば、プロジェクト フォルダ全体ではなく、いずれかのサブフォルダ(外部参照など)をドラッグすると、Desktop Connector のオーバーロードが回避されます。最初にイメージと参照ソースをアップロードします。最後に製作図を追加します。

データ ショートカット プロジェクトをマイグレートするには、ホスト図面とソース図面を含むすべてのプロジェクト データをアップロードする必要があります。データ ショートカット プロジェクト フォルダ(_Shortcuts)または単一のデータ ショートカット .xml ファイルのみを Forma Data Management にアップロードする場合、プロジェクトをマイグレートしたり、Forma Data Management でコラボレーションを有効にするには十分ではありません。

Windows エクスプローラを使用して、接続されているドライブへデータ ショートカット プロジェクト図面をアップロードすると、ホスト図面の参照情報は Forma Data Management の新しいパスを指すように自動的に更新されます。ただし、データ ショートカットの .xml ファイルの情報は更新されません。これは、データ ショートカット機能には影響しません。ソース図面が作業フォルダを基準にして同じパスに留まっていれば、データ ショートカットが見つかり、解決されます。

注: データ ショートカット .xml ファイル内の元のパスがデータ ショートカット エディタに表示されるため、プロジェクトを Forma Data Management にアップロードした後に、そのパスが変更されることはありません。

既存のプロジェクトをマイグレートする前に、アップロード前に必要に応じてプロジェクト データを確認および更新することをお勧めします。

ファイルがアップロードされたら、Civil 3D の作業フォルダを Forma Data Management プロジェクトの場所に設定し、データ ショートカット プロジェクト フォルダを選択して、プロジェクトの確認に進むことができます。

プロジェクトのアップロード後、サーフェス データ ソース ファイルなどの一部の参照ファイルの再リンクが必要になる場合があります。

関連データ フォルダ

Forma Data Management にファイルをアップロードする場合、外部参照またはデータ ショートカット参照としてホスト図面によって参照されるファイル、およびテンプレートによって参照されるファイルは、ホスト図面と同じフォルダ構造で編成することをお勧めします(同じフォルダ内や、同じサブフォルダ内など)。

参照ファイルが同じフォルダ構造にない場合、参照ファイルはホスト図面のフォルダ内の関連データ フォルダにアップロードされ、参照ファイルへのホスト図面内のリンクが再作成されます。

Related data フォルダは、ホスト図面の宛先フォルダ内に作成されます。たとえば、ホスト図面の名前が Align-4.dwg で、参照ファイルが Program Files\Autodesk\AutoCAD 2027\C3D\Help\Civil Tutorials\ にある場合、関連データ フォルダは次のように作成されます。<宛先フォルダ>\Align-4\Related data\Program Files\Autodesk\AutoCAD 2027\C3D\Help\Civil Tutorials\参照ファイルはこのフォルダ内に配置されます。

この場合、イベント ビューアにメッセージが表示されます。[データ ショートカットを管理]コマンドを使用して、リンクをデータ ショートカットにリダイレクトできます。

ソース ファイルを関連データ フォルダから Forma Data Management の別のフォルダに移動することができます。ソース ファイルを移動しても、参照は維持されます。

関連データ フォルダが作成されると、アップロードしたファイルの指定パスとファイル名が、244 文字の制限を超える場合があります。詳細については、Desktop Connector ヘルプの「Docs - 長いパス」を参照してください。

外部参照をクリーンアップする

参照のタイプに関係なく、パスのクリーンアップが行われます。クラウドにアップロードすると、Desktop Connector は依存関係をスキャンし、プロジェクトで必要なものすべてをアップロードします。これには、プロジェクトに関連付けられた航空画像、外部点データベース、点群、XML、DWG、DGN、PDF、Navisworks、または Microsoft Excel ファイルが含まれます。

MAPIINSERT[イメージ挿入]コマンドまたは MAPCONNECT[フィーチャ ソース接続]機能を使用してアタッチされたファイルは、Forma Data Management に自動的にアップロードされません。

外部参照を絶対パスのままにすると、Forma Data Management は、参照ファイルが検出されるたびにプロジェクト フォルダ構造を複製します。これにより、予期しないフォルダで構造が複雑になるだけでなく、参照ファイルのコピーが複数作成されます。また、パスの長さが 244 文字を超えるフォルダが作成される可能性もあります。

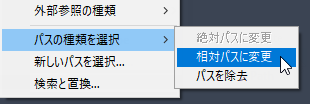

Forma Data Management にマイグレートする前に、すべてのプロジェクト ファイルを確認してください。Civil 3D で、すべての外部参照が相対パスでアタッチされていることを確認します。[外部参照管理]では、[相対パスに設定]コマンドを使用して、複数のファイルを選択および修正することができます。

図面テンプレート

Forma Data Management のファイルへの参照が含まれている既存の図面テンプレート(DWT ファイル)を移動する代わりに、新しいテンプレートを作成することをお勧めします。カスタマイズしたテンプレートを Forma Data Management に移動する場合は、テンプレートを Forma Data Management にアップロードした後、参照を手動で更新する必要があります。

手動で更新する必要がある参照

プロジェクトを Forma Data Management にマイグレートすると、一部のファイルのリンクは保持されません。詳細については、「注意が必要な外部ファイルとデータについて」を参照してください。
