Compreender o modelo de energia

Quando você usar a ferramenta Criar o modelo de energia, o Revit cria quatro vistas para ajudá-lo a entender a geometria do modelo de energia.

• Vista Espaços analíticos
• Vista Zonas do sistema
• Tabela de espaços analíticos
• Tabela das superfícies analíticas

Use estas vistas como segue:

• Antes de enviar o modelo de energia para a análise, examine as vistas para assegurar que o modelo esteja bem definido e que reflita com precisão sua intenção de projeto.
• Quando uma simulação de energia retorna resultados inesperados, use as vistas para solucionar problemas com o modelo. Considere a possibilidade de alterar o modelo e ajustar os parâmetros de Resolução do espaço analítico e Resolução da superfície analítica.

Vista Espaços analíticos

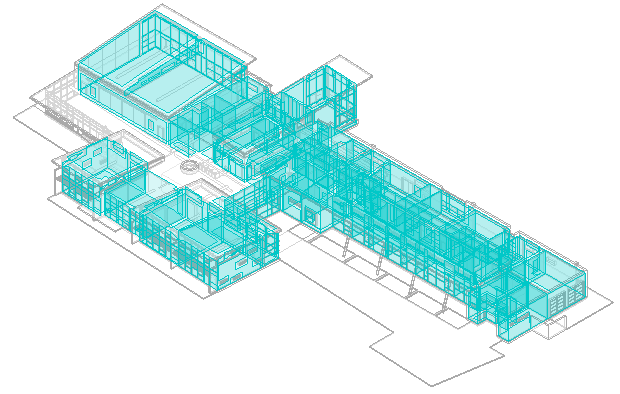

Quando você clicar em Criar o modelo de energia, o Revit cria o modelo de energia e o exibe em uma vista 3D denominada Espaços analíticos. A nova vista é listada no Navegador de projeto em Vistas 3D.

A vista Espaços analíticos usa as configurações na caixa de diálogo Visibilidade/Gráficos para ocultar algumas categorias de elementos de construção e para aplicar 50% de transparência a outras categorias de modelo, como pisos e telhados. A vista também exibe os espaços analíticos projetados sobre os elementos de construção.

Use a vista para compreender como o Revit interpretou os elementos de construção para criar um modelo de energia. É possível efetuar pan, zoom e rotacionar o modelo de energia para examiná-lo mais de perto.

Para aprimorar sua compreensão do modelo de energia, crie vistas duplicadas da vista Espaços analíticos e ajuste as configurações de Visibilidade/Gráficos. Em uma vista duplicada, por exemplo, você pode desejar ocultar todos os elementos do modelo (desative as caixas de seleção Visibilidade para todos os itens listados na guia Categorias de modelo) e exiba somente as superfícies analíticas. (Consulte Especificar a visibilidade da categoria do elemento). Examine essas vistas para identificar formas de melhorar o modelo de construção para melhor suportar a análise de energia ou para solucionar a origem dos problemas com os resultados da análise.

Dica: Quando você cria uma vista duplicada com configurações de Visibilidade/Gráficos, que ajudam a compreender e revisar o modelo de energia, crie um modelo de vista para essas configurações. Em seguida, você pode facilmente aplicar as configurações para as vistas para futuras análises de energia. Consulte Modelos de vista.

Vista Zonas do sistema

Uma vista Zonas do sistema também é criada e listada no Navegador de projeto nas Vistas 3D. A vista Zonas do sistema exibe os elementos de construção da mesma forma que a vista Espaço analítico, mas exibe as zonas do sistema em vez dos espaços analíticos.

Tabela de espaços analíticos

A Tabela de espaços analíticos é uma tabela que lista os espaços analíticos individuais no modelo de energia. Esses espaços foram criadas para o modelo de energia com base na definição ambientes no modelo de construção e elementos do Revit que sejam de delimitação de ambiente.

A tabela lista a área e o volume de cada espaço, bem como a área total e o volume de todo o modelo. Se um espaço analítico tiver base em um ambiente, o nome do ambiente também é listado.

Revise a tabela, procurando pelo seguinte:

• espaços inesperadamente grandes ou pequenos
• os ambientes cuja área ou volume é maior ou menor do que o esperado
• área e volume de espaço analítico total que são maiores ou menores do que o esperado (esses números incluem vazios do forro)

Para examinar um determinado espaço analítico, selecione-o na tabela e use a ferramenta Realçar no modelo para ver o mesmo em um Modelo de energia 3D.

Tabela das superfícies analíticas

A tabela de superfícies analíticas é uma tabela que lista as superfícies analíticas individuais no modelo de energia. Estas superfícies foram criadas para o modelo de energia com base nos espaços analíticos.

A tabela lista a área de cada superfície, o número de superfícies daquele tamanho e tipo de abertura (como uma porta ou janela) ou o tipo de superfície (como uma parede interna, parede externa, telhado, sombra, forro ou laje).

Revise a tabela, procurando pelo seguinte:

• superfícies inesperadamente grandes ou pequenas
• tipos de superfície ou tipos de abertura que não coincidem com as suas expectativas
• uma área da superfície analítica total que seja maior ou menor do que o esperado

Para examinar uma determinada superfície analítica, selecione-a na tabela e use a ferramenta Realçar no modelo para ver a mesma em um Modelo de energia 3D.
