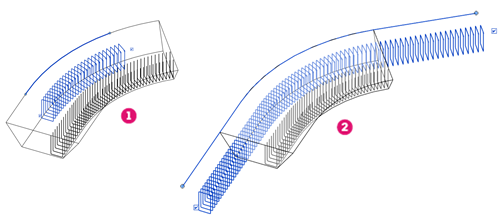

É possível ajustar o intervalo da distribuição da forma do caminho arrastando o início ou o fim dos manipuladores de caminho ao longo do caminho de distribuição (1) ou fora dele, onde eles se estendem em uma tangente (2).
Para posicionar com precisão as extremidades do caminho em relação a seus destinos de restrição (normalmente as faces finais do hospedeiro de concreto), é possível editar os parâmetros Deslocamento inicial do caminho e Deslocamento final do caminho na paleta de propriedades, no grupo Conjunto de vergalhões.

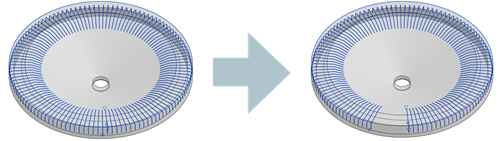

Quando a distribuição da forma de caminho é aplicada a um hospedeiro circular de concreto, as barras são organizadas sem se sobrepor nas extremidades do caminho. Ajuste o intervalo arrastando as extremidades do caminho.
Editar restrições
Em Editar restrições, é possível especificar os deslocamentos dos manipuladores das extremidades do caminho, faces às quais as extremidades são restringidas, bem como adicionar ou remover arestas do caminho de distribuição.

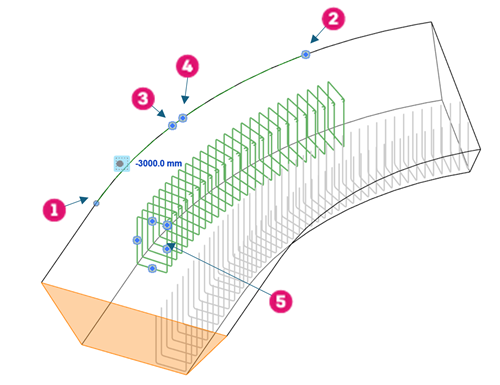

A posição dos manipuladores de restrição é mostrada no exemplo a seguir, em que o Início do caminho (1) tem um deslocamento de -3.000 mm desde a cobertura da face realçada (destino da restrição).
- Início do caminho
- Fim do caminho
- Aresta do caminho
- Alinhar
- Manipuladores das extremidades dos segmento e das barras
O manipulador de alinhamento funciona em conjunto com o parâmetro Alinhamento da barra na paleta de propriedades. É possível definir isso como Vertical, de modo que todas as barras no conjunto fiquem alinhadas ao caminho e na vertical, ou fazer com que as barras fiquem paralelas ou perpendiculares a uma face selecionada durante a edição das restrições.

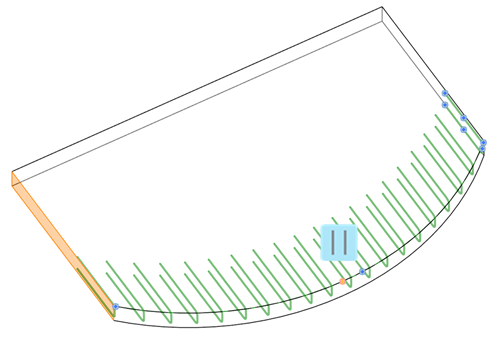

Veja a seguir um exemplo em que as barras U na aresta de uma laje estão definidas para serem paralelas à face selecionada. Consulte Opções de alinhamento de caminho para vergalhão de forma livre.
- Início
- Fim
- Deslocamentos
