Fazer o croqui de um vergalhão plano

Use as ferramentas comuns de croqui para a inserção manual de uma forma de vergalhão dentro de um hospedeiro válido.

Vídeo: Detalhe com vergalhão plano

Os croquis de vergalhão serão mapeados para um formato existente quando compartilham os seguintes atributos:

• Número de segmentos de linha
• A forma dos segmentos de linha unidos
• O número de ganchos
• A direção do gancho
• As cotas das flexões dos ganchos
• Tipo de forma: padrão ou estribo

Se o croqui não coincidir com uma forma existente, uma nova forma será criada no navegador de Formato de vergalhão e no menu suspenso do tipo de Forma de vergalhão na barra de opções.

1. Clique na guia Concretopainel Armadura (Vergalhão).
2. Clique em Modificar| guia Colocar vergalhãopainel Orientação da colocação (ou Perspectiva da colocação) (Croqui do vergalhão).
3. Quando solicitado, selecione o elemento que hospedará o vergalhão.
4. Use as ferramentas de croqui para desenhar a forma do vergalhão.

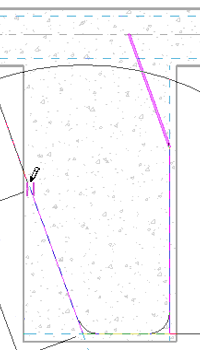

   Efetuando o croqui de um formato do vergalhão

5. Adicione ganchos às extremidades da forma de vergalhão.

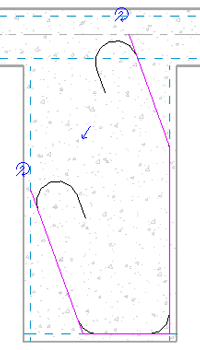

   Adicionando ganchos do vergalhão à forma de croqui

6. Posicione e oriente os ganchos do vergalhão.
   Dica: Ao manipular segmentos no modo croqui, é possível definir manualmente os comprimentos e as cotas angulares ao clicar nas cotas temporárias e inserir um novo valor. Esses valores temporários podem se tornar permanentes.


7. Clique em Modificar | guia Criar croqui do vergalhãopainel Modo (Concluir modo de edição) para aceitar o croqui e colocar a nova forma. A nova forma do vergalhão ajusta sua forma ao efetuar o snap para a referência de cobertura.
   Nota: As cotas são desconsideradas quando o vergalhão é convertido para uma forma.
