Fazer o croqui do vergalhão multiplanar

Use as ferramentas comuns de croqui para definir formas de vergalhão que estão curvados em dois planos.

Vídeo: Detalhe com um vergalhão multiplanar

Comece desenhando um vergalhão multiplanar da mesma forma que faria com um vergalhão plano.

1. Clique na guia Concretopainel Armadura (Vergalhão).
2. Clique em Modificar| guia Colocar vergalhãopainel Orientação da colocação (ou Perspectiva da colocação) (Croqui do vergalhão).
3. Quando solicitado, selecione o elemento que hospedará o vergalhão.
4. Use as ferramentas de croqui para desenhar a forma do vergalhão.

5. Clique em Modificar | guia Criar croqui do vergalhão painel Armadura (Multiplanar). A forma é duplicada e anexada ao original por um segmento de conector de vergalhão. Isso é melhor visualizado na vista 3D.

   Três caixas de seleção estão disponíveis para editar posteriormente o formato do vergalhão multiplanar. Coloque o cursor sobre cada caixa para ver quais ferramentas são.

6. Três caixas de seleção estão disponíveis para editar posteriormente os segmentos de forma de vergalhão multiplanar. Coloque o cursor sobre cada caixa para ver quais ferramentas de segmento ela representa. Selecione-os para ativar como segue.

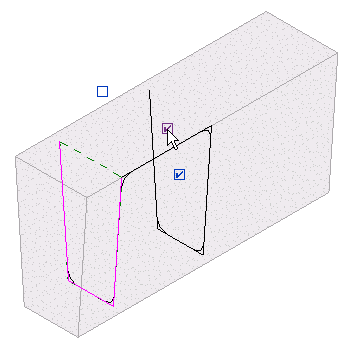

   • Ativar/desativar primeiro segmento conector. Alterna a localização do segmento conector. Quando ativada, é usado o primeiro segmento. Quando desativada, é usado o segundo segmento.

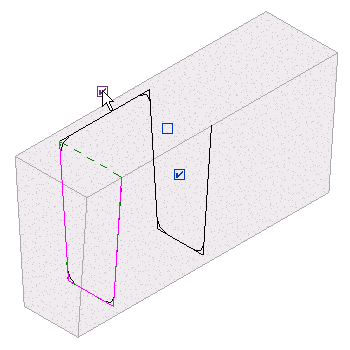

   • Desativar/ativar segundo segmento conector. Alterna a localização do segmento conector. Quando ativada, é usado o segundo segmento. Quando desativada, é usado o primeiro segmento.

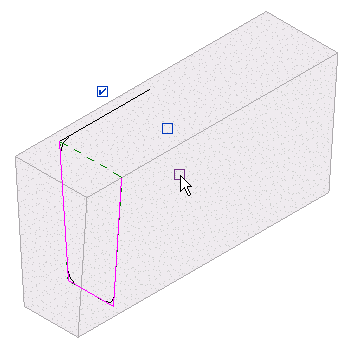

   • Desativar cópia de segmentos de forma. Remove a forma duplicada e deixa o segmento conector no local.

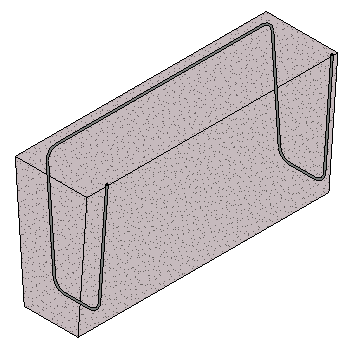

As alterações efetuadas ao croqui da forma de origem serão espelhadas na cópia duplicada e você poderá adicionar ganchos. Quando o croqui estiver concluído, clique em Modificar | guia Criar croqui do vergalhão painel Modo (Concluir modo de edição) para aceitar o croqui e colocar a nova forma.

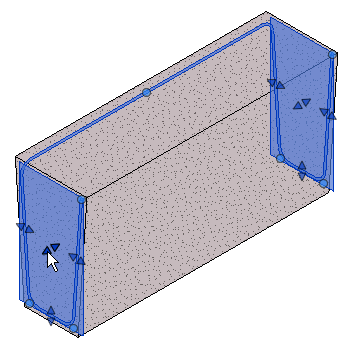

Use os manipuladores de forma de vergalhão para fazer ajustes finos na localização e na forma de vergalhão. Talvez você precise ajustar as configurações de visibilidade do vergalhão para visualizá-lo corretamente.
