Размеры резьбы и отверстий
Новые возможности версии 2027
Параметры, используемые для добавления размеров и текстовых примечаний с выносками.

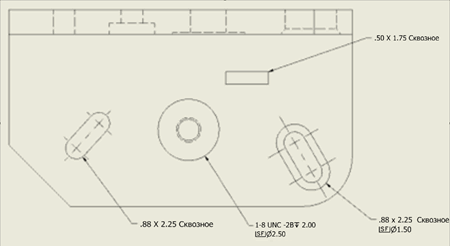

Используйте команды "Отверстие" и "Резьба", чтобы добавить размеры для отверстия или резьбы на линии выноски. Формат по умолчанию и содержание аннотации определяются настройками на вкладке "Размеры и выноски" для ассоциативного размерного стиля.При нанесении упрощенных размеров отверстий на вид чертежа используются диаметр, глубина, параметры резьбы и другие данные модели. Если какие-либо параметры отверстий в модели изменяются, упрощенные размеры отверстий обновляются автоматически при обновлении чертежа.
Если при обновлении вида дуговое ребро, к которому прикреплен размер, удаляется, то он повторно прикрепляется к наиболее удаленному от отверстия дуговому ребру. На виде сбоку размер повторно прикрепляется к ребру, расположенному ближе всего к исходной точке прикрепления.
Помимо отдельных отверстий, размер отверстия может наноситься на выдавливания (за исключением зеркально отраженных), параметрические элементы, отверстия в массивах и развертки из листового металла.
Примечания.
- Во время создания линии выноски нажмите и удерживайте клавишу CTRL, чтобы включить привязку линии выноски с шагом 15°.
- На видах сбоку для размещения размера отверстия или резьбы можно выбрать линейные ребра.
- Если резьба помещается на выдавленные вырезы, создаваемый размер определяется выбором ребра резьбы или отверстия.
- В срезах или сечениях создание примечаний для размеров отверстий и резьбы невозможно.
- Резьбовые элементы не отображаются в видах растровых чертежей. Новые или существующие размеры резьбы прикрепляются к резьбовым элементам после обеспечения точности вида.
Линейные размеры резьбы на видах сбоку
 | Необходимо выбрать допустимую пару кромок резьбы для определения линейного размера резьбы. Представление примечания по линейному размеру резьбы определяется стилем по умолчанию для линейных размеров. |
Задание формата упрощенных размеров отверстий
Форматом и содержимым упрощенных размеров отверстий управляют соответствующие настройки ассоциативного размерного стиля. Форматы размеров отверстий для каждого типа отверстия и резьбы задаются перед началом работы с чертежом на вкладке Размеры и выноски размерного стиля.
Переопределение формата размера отверстия
Управление форматом и параметрами размера отдельного отверстия осуществляется одним из следующих способов:
- Применение другого размерного стиля для изменения формата и параметров. Размер отверстия обновляется в соответствии с форматом нового размерного стиля.
- Редактирование размера отверстия для изменения формата и параметров. Выбрать на чертеже размер отверстия, щелкнуть правой кнопкой мыши и выбрать "Редактирование размера отверстия". Настройки остаются такими же, как заданные в стиле, но значения можно изменить только для активного отверстия. В размерном стиле изменения не отражаются.
- Изменить стиль размера отверстия. Все изменения в форматировании применяются для всех размеров отверстий, связанных с размерным стилем.
Замена текста размера отверстия
Можно скрыть содержимое размеров отверстия и заменить его связанным с видом чертежа текстом.
Двойные единицы измерения в размерах отверстия
Значения размеров в аннотациях для отверстий могут отображаться в двойных единицах измерения. Настройка отображения двойных единиц измерения выполняется на вкладке "Альтернативные единицы" размерного стиля. Выберите дробный или линейный формат отображения двойных единиц измерения.
