Редактирование размера паза

Изменение текста, размера или обозначения.

1. В графическом окне щелкните правой кнопкой мыши размер паза и в меню выберите «Редактировать примечание для паза».

2. В диалоговом окне «Редактировать примечание для паза» измените текст размера и другие свойства.

   • Выберите параметр «Использовать значение по умолчанию», чтобы использовать формат по умолчанию для размера паза.
   • Сверление под резьбу и правосторонняя резьба недоступны для пазов.
   • Выберите параметр "Единицы из детали", чтобы использовать единицы измерения модели. Снять флажок для использования единиц измерения, заданных в размерном стиле.
   • При необходимости добавьте дробный текст. Дополнительные сведения см. в разделе Многоуровневое размещение текста в чертеже. Введите правильную последовательность компоновки, выделите ее, щелкните правой кнопкой мыши и выберите в контекстном меню пункт "Дробь". Если включена автокомпоновка, дробные числа с действительным переключателем компоновки, за которым следует нейтральный символ, преобразуются в дробь автоматически в процессе ввода значения.
   • Чтобы добавить сведения о допуске к значениям, отображаемым в размере паза, или переопределить параметры точности, нажмите «Параметры точности и допуска».
   • Чтобы создать пользовательскую конфигурацию примечания о количестве (свойство QTYNOTE), выберите параметр "Редактировать количество".

3. Измените текст размера паза в поле редактирования. Чтобы добавить в текст размера паза соответствующее свойство, щелкните в разделе «Значения и обозначения» требуемое значение паза или обозначение.

4. Нажмите «ОК», чтобы сохранить изменения и закрыть диалоговое окно «Редактировать примечание для паза».

Скрытие значений в размере паза

Можно отключить видимость размеров, а также любых обозначений, значений и текста, которые добавляются в размер паза в соответствии с размерным стилем.

В графической области щелкните правой кнопкой мыши размер паза и выберите «Скрыть значение» в контекстном меню.

Для восстановления видимости щелкните правой кнопкой мыши размер паза и установите флажок «Скрыть значение».

Отображение или скрытие альтернативных единиц измерения для размеров

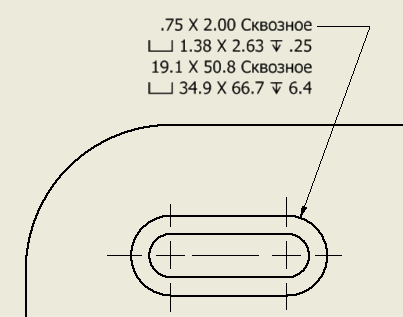

Размерные значения в размерах пазов могут отображаться как в основных, так и в альтернативных единицах измерения. Отредактируйте размерный стиль для изменения настроек.

Выберите параметр «Группировать двойные значения», чтобы располагать парные значения рядом в размерах пазов.
