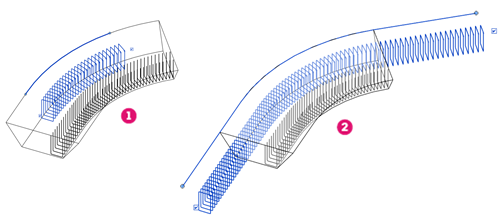

Чтобы настроить диапазон для распределения формы по траектории, перетаскивайте ручки начала или конца траектории вдоль траектории распределения (1) или за ее пределы в том месте, где они продолжаются по касательной (2).
Чтобы точно расположить концы траектории относительно их точек зависимости (обычно это торцевые грани бетонной основы), настройте параметры «Смещение начала траектории» и «Смещение конца траектории» на палитре свойств в группе «Набор арматурных стержней».

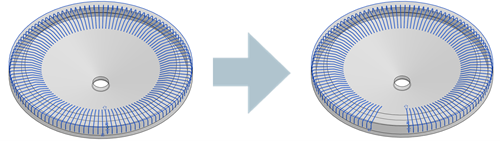

Когда распределение формы по траектории применяется к круглой бетонной основе, стержни на концах траектории не соединяются внахлест. Скорректируйте диапазон, перетащив конечные точки траектории.
Редактирование зависимостей
В окне «Редактирование зависимостей» можно указать смещения ручек концов траектории, граней, с которыми связаны концы, а также добавить или удалить ребра в траектории распределения.

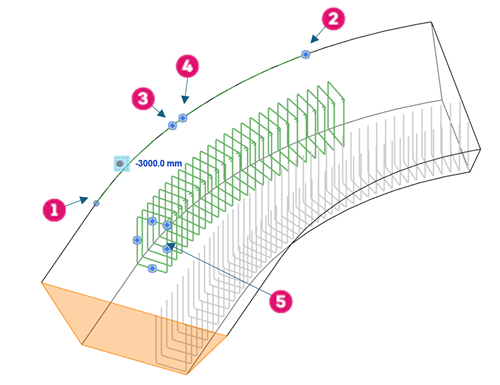

Положение ручек зависимости показано на приведенном ниже примере, где начало траектории (1) смещено на –3000 мм от защитного слоя выделенной грани (точки зависимости).
- Начало траектории
- Конец траектории
- Ребро траектории
- Выравнивание
- Ручки сегментов и концов стержней
Ручка выравнивания работает в сочетании с параметром «Выравнивание по стержню» на палитре свойств. Можно указать для него значение «Вертикально», и тогда все стержни в наборе будут выровнены по траектории вертикально. Вы также можете сделать стержни параллельными или перпендикулярными грани, выбранной при редактировании зависимостей.

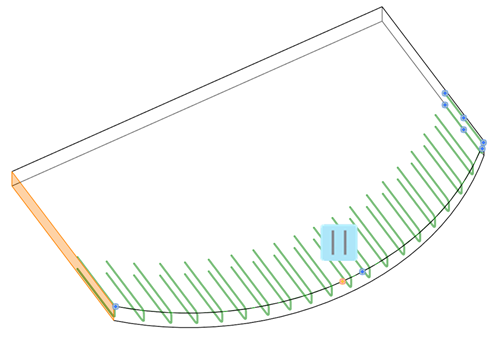

Ниже приведен пример, в котором U-образные стержни на ребре плиты параллельны выбранной грани. См. раздел Параметры выравнивания по траектории для арматурных стержней произвольной формы.
- Начало
- Конец
- Смещения
