几何图形
创建基本几何对象，例如直线、多段线、圆和矩形。
在桌面版 AutoCAD 中，可以创建许多不同类型的几何对象，但对于大多数二维图形，您只需知道其中几个几何对象。AutoCAD Web 应用程序看起来并不具有桌面版 AutoCAD 所具有的无数几何图形选项，但它确实包含二维图形所需的工具和命令。
直线

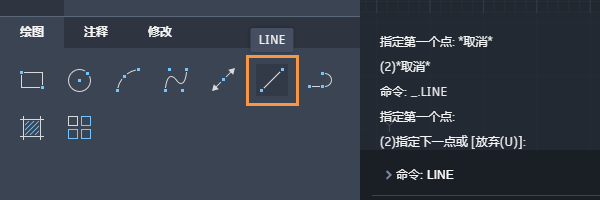

直线是 AutoCAD 图形中最基本和最常用的对象。要绘制直线，请单击“直线”工具。
或者，可以在命令行中键入“LINE”或仅键入“L”，然后按 Enter 键或空格键。
请注意，命令行中的提示显示“指定第一个点:”

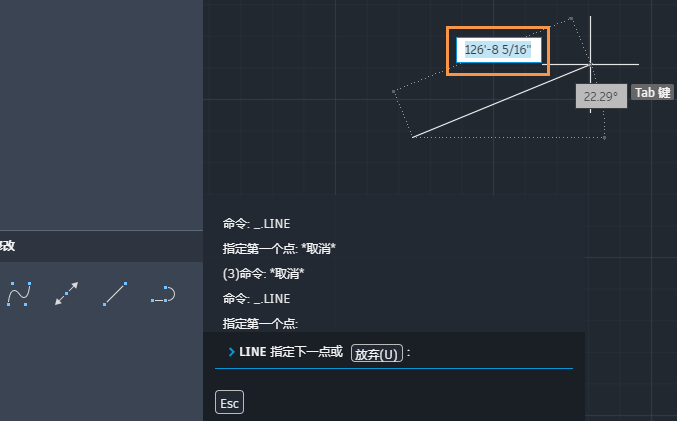

要指定直线的起点，可以在绘图区域中单击；要指定其他点，可以在绘图区域中继续单击。或者，要指定精确长度的直线，可以使用“动态输入”来指定直线的长度。下图亮显了“动态输入”字段。
在指定直线的起点后，光标处会显示文字输入。这称为“动态输入”。
将光标指向所需方向、键入直线的距离，然后按 Enter 键。也可以按键盘上的 Tab 键，以在直线的长度和角度之间切换。
指定了下一个点后，LINE 命令将自已自动重复，不断提示您输入其他的点。按 Enter 键、空格键或 Esc 键结束序列。
圆
CIRCLE 命令的默认选项需要您指定中心点和半径。在命令选项板中单击“CIRCLE”，或在命令行中输入 CIRCLE 或仅输入 C。
- 单击以指定圆的起点。
- 命令提示会显示“指定圆的半径或 [直径]”。 键入所需半径，然后按 Enter 键。或者，单击 [直径]，然后键入所需直径并按 Enter 键。
多段线和矩形
多段线是作为单个对象创建的相互连接的序列直线段或弧线段。它们与直线非常相似，只是多段线都是一个连接的对象。使用 PLINE 命令创建多段线。
多段线可以是开放的，也可以是闭合的。创建至少两条多段线线段后，可以键入 C 并按 Enter 键以闭合多段线，这意味着最后一条线段将在所创建的第一条线段的起点处结束。
快速创建闭合矩形多段线的方法是使用 RECTANGLE 命令（在命令行输入 REC）。
只需单击矩形的两个对角点即可。或者，使用“动态输入”指定两条边。键入水平边的长度、按 Tab 键、键入垂直边的长度，然后按 Enter 键。
