收敛图分析

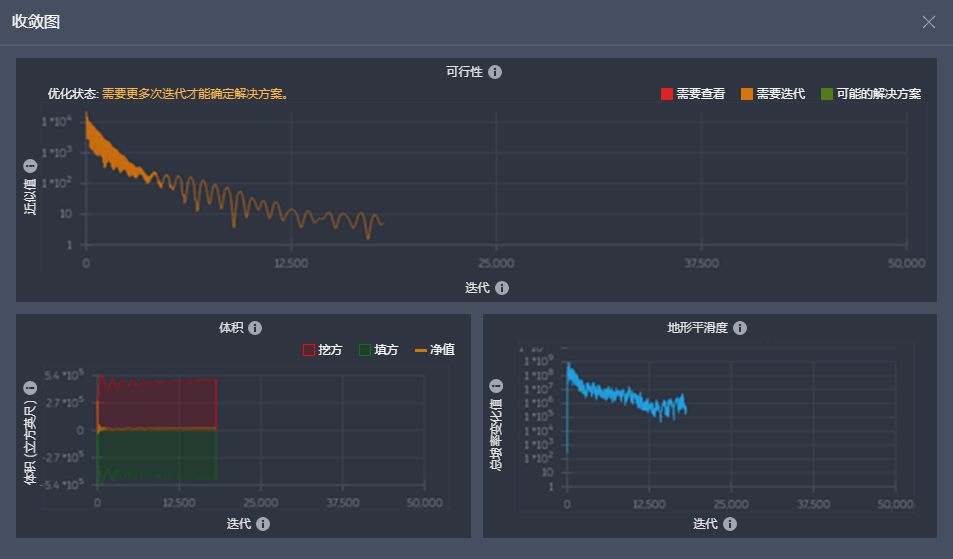

“收敛图”对话框可在优化期间提供其他视角。

若要打开“收敛图”对话框，请在“优化”面板的“冲突”选项卡或“挖方填方”选项卡上单击。

注意：在低于 2023 的 Grading Optimization 版本中，单击优化工具栏上的“收敛图”可打开该对话框。

可行性：请确保可行性线向下延伸。如果在达到零之前该值处于平稳状态，则无法完全满足所需的约束和目标。在“冲突视图”中查看问题区域，并重新评估您的计划。

该图表顶部的优化状态会在图表上方将可能的解决方案状态指示为颜色编码消息。

• 绿色。朝着最佳解决方案发展。这表明优化可能会成功。
• 橙色。需要更多次迭代才能确定解决方案。这提示需要更多时间来确定解决方案是否可行。
• 红色。需要审阅。这表示存在太多的冲突，无法进行合理优化，需要调整全局约束和对象约束。放坡对象位置可能也需要根据项目进行修改。

在处理时图表中的可行性线条也会显示这些颜色。

体积：限制土方是项目目标。此图表有助于您确定需要带入的任何填方或需要从场地中移除的任何挖方。此图表可确定两者并跟踪净体积。默认情况下，净体积目标为零，但可以在“优化选项”对话框中指定。在“目标权重”部分下，为“平衡挖方和填方”选项指定“挖方填方”字段。

地形平滑度：此图表将跟踪优化尝试，以使曲面上相邻三角形之间的坡率变化最小化。

通过在收敛图中观察优化，您可以了解何时对曲面高程进行的更改较少。在这些情况下，停止优化而不是等待稍好的结果，这样可能更有意义。
