查看基础设计和附件
使用配置页面测试您的设计。
- 在“管理员视图”
“设计”选项卡上，选中“是否使用附件？”复选框以将您的附件包含在配制页面（最终用户可查看）上。
注： 最终用户没有访问“管理员视图”的权限。 - 在“设计”选项卡上，选择设计旁边的
图标。

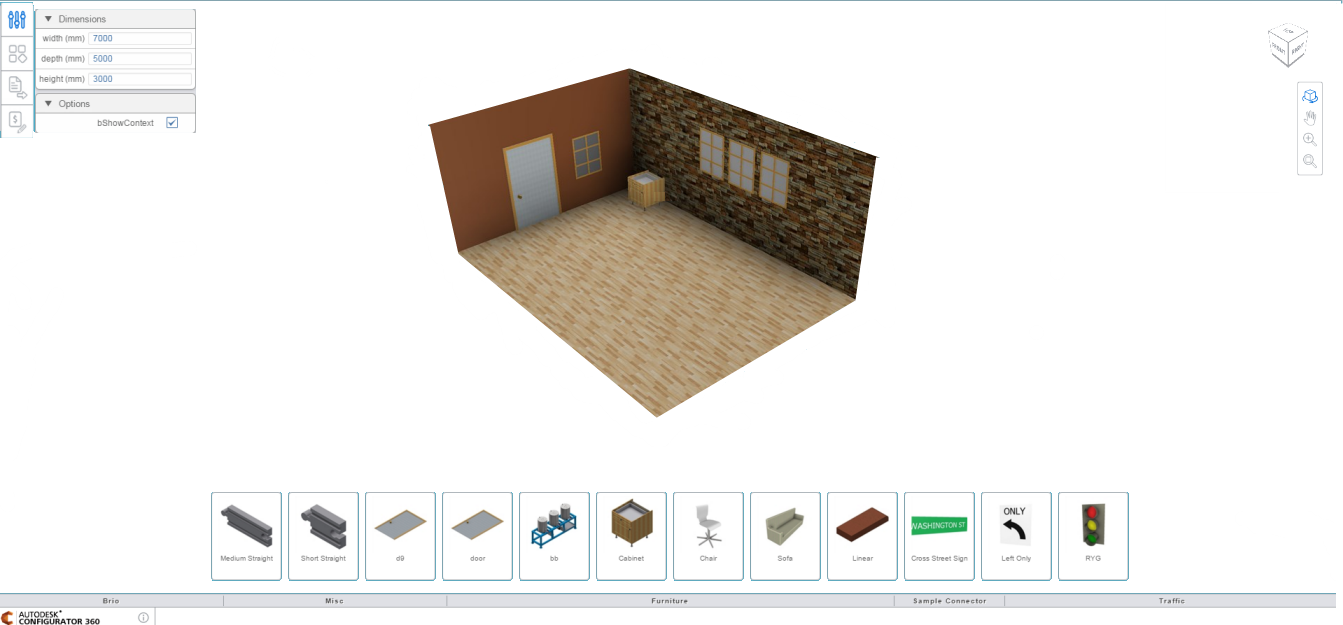

设计将显示在配置页面中。
- 在显示的页面中调整尺寸和设计视图的方向。
- 选择“附件”按钮
以在基础设计下显示您的附件。
提示： 将附件放置在您的基础设计上后，按住 Shift 键可防止该附件连接到设计中的对象。 - 若要返回到“管理员视图”，请从您的名字下面的下拉菜单中选择“管理员视图”。
设计视图方向
单击 ViewCube
的面以及边、角点和旋转箭头可更改方向。单击向下箭头可从下拉菜单中选择“平行模式”或“透视模式”。
拍摄快照
仅可由管理员查看。
从“ViewCube”下拉菜单中选择“拍摄快照”。
保存的缩略图会与零件名称一同显示在目录中，客户是可以看到的。缩略图会保存在“设计”选项卡上的“专辑”
中。
更改模型参数和尺寸
- 从屏幕的左上方选择“选项”
按钮。
- 将其中一个参数更改为不同的值。当您将选择光标移至下一个参数时，模型会自动更新。
- 使用 Inventor 中的“文档特性”对话框为已上传文档的长度和角度单位设置精度。
默认情况下会读取由 Inventor 参数驱动的参数（包括标记为“关键”的参数）。
注： 当使用模型和参数时，某些图元（例如曲面体、材料库中基于纹理的图像增强功能以及在部件中创建的特征）仅在完全渲染图像后显示。渲染的图像可能需要几分钟的时间才能显示。
有关模型显示的注释
在与客户 Web 浏览器上的显示进行交互时，将会显示三维实体。
交互停止时，在短暂延迟后，更新的渲染图像将显示 Inventor 模型中提供的纹理、材料、透明度、非实体以及非三维元素。它不会显示 Inventor 模型中提供的工作几何图元。
通过相同流程可以创建缩略图图像。
不显示的模型实体
查看上传的模型时，以下图元不会显示：
- 基准平面、基准轴和基准点
- 用户工作平面、工作轴和工作点
- UCS 空间坐标轴、UCS 平面、UCS 轴和 UCS 点
