生成钻孔刀具路径

1. 在“制造”工作空间工具栏上，单击“铣削”>“钻孔”>“钻孔”。

   此时将打开“钻孔”对话框。

2. 在“刀具”选项卡上，单击“选择”以选取刀具。在对话框的左侧面板中，从“Fusion 库”的“样例刀具”库中选取刀具。

   提示：钻孔、中心钻孔和点钻最常用于钻孔操作。
   注意：对于多轴钻孔，建议在“刀刃、轴和夹头”组中选择“使用刀刃”。

3. （可选）在“多轴”选项卡的“加工类型”组中，选择一种加工类型。您可以选择 4 轴或 5 轴加工。

   • 4 轴：定义旋转轴。孔通常垂直于此轴。
   • 5 轴：启用全 5 轴钻孔。您可以定义轴限制并应用相对于刀具轴的最小和最大倾斜角度。

4. 在“形状”选项卡上，可以通过从模型、孔边、草图形状和点中拾取圆柱孔面来选择孔位置。

   • 对于 4 轴加工，您可以选择不与 Z 轴对齐的孔，如斜孔或倾斜曲面上的孔：

     • 对于圆柱体上的孔之类的情况，指定孔轴是否必须与旋转轴相交。
     • 对于立方体上的孔之类的情况，允许孔轴在垂直平面中发生位移。
     • 设置倾斜角度来倾斜孔以使其远离垂直平面。

   • 对于 5 轴加工，您可以选择复杂的孔形状，这些形状需要刀具倾斜才能进入某些区域。

     注意：点选择取决于刀具路径设置定义的孔轴。因此，点选择不适用于 4 轴和 5 轴刀具路径。



5. 可选步骤：

   • 若要选择相同尺寸的孔，请启用“选择相同直径”参数。

   • 若要选择相同深度的孔，请启用“仅相同孔深”参数。

   • 若要选择相同起始高度的孔，请启用“仅相同 Z 层顶部高度”参数。

6. 如果形状选择基于孔边或草图形状，请在“高度”选项卡上设置“底部高度”。如果选择了“面”，Fusion 会自动从模型数据识别“孔底部”。

7. 在“加工路径”选项卡上，根据操作的需要调整任何循环特定参数。

8. 在“循环”选项卡上，根据要创建的孔类型选择“循环类型”。

   注意：使用 4 轴或 5 轴加工时，刀具路径将生成为详细移动（展开路径），而不是简化的固定循环。因此，多轴模式尚不支持螺纹加工、攻螺纹和后部镗孔等操作。

9. 单击“确定”。

系统将根据选定的加工类型和形状生成刀具路径。

3 轴钻孔刀具路径。

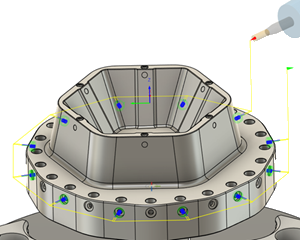

多轴钻孔刀具路径。
