实时导入实时零件对齐的检查结果

将 NC 代码传输到机床控制器后，使用 Fusion 与 CNC 机床之间的实时连接实时导入检查结果。导入所有检验结果后，Fusion 将计算零件对齐，以确定如何以最佳方式调整零件使其对齐。手动批准或拒绝计算的零件对齐，或由 Fusion 决定。

1. 在“实时零件对齐”上下文环境中，单击“获取结果”>“实时连接”。

   CNC 机床的机床连接器应用程序开始运行，例如：



   系统将打开“实时连接”对话框。



   注意：如果对话框显示状态为“无法连接”，请确保已安装正确的机床连接器应用程序并且已开启 CNC 机床。

2. 默认情况下，当导入所有检验结果并计算零件对齐后，Fusion 将要求您批准或拒绝零件对齐。如果希望让 Fusion 基于检验结果自动决定要执行的操作，请选中“自动批准”和“自动拒绝”复选框。



3. 在 CNC 机床上运行 NC 代码。

   提示：通常，需要在机床控制器上按下的按钮称为“循环开始”。

   对话框中的状态将变为“程序正在进行”，并且检查结果将开始实时显示在画布上。



   注意：如果单击“取消”，则不会计算零件对齐。

4. 导入所有检查结果后，如果需要手动审阅才能继续，则 CNC 机床将暂停，并且 Fusion 会显示用于计算零件对齐的变换。现在，您必须决定是批准还是拒绝零件对齐。

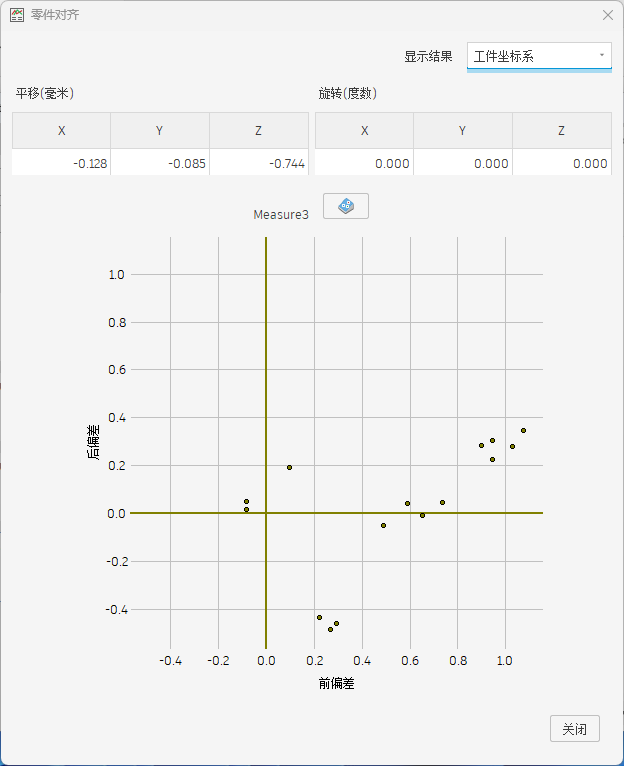

   1. 在“零件对齐”对话框中，查看变换。轴基于模型的朝向，这可能与设置中定义的工件坐标系 (WCS) 不同。



      注意：当前，变换限制为 3 轴平移。

   2. （可选）单击 以在“检查结果”窗口中查看详细结果。

      提示：选中和取消选中“在零件对齐后显示结果”复选框，可比较零件对齐前后的检验结果。

   3. 查看变换和检验结果后，在“零件对齐”对话框中，单击“关闭”。

   4. 在“实时连接”对话框中，单击“批准”或“拒绝”。



      如果单击“批准”，NC 代码将使用计算的零件对齐自动更新，并且 CNC 机床将继续运行。系统将调整机床控制器上的工件坐标系 (WCS)，以便可以精确加工零件。

      如果单击“拒绝”，CNC 机床将停止运行 NC 代码。

5. 当 CNC 机床完成时：

   • 单击“取消”关闭对话框并保存结果，或者
   • 使实时连接保持打开状态，在 CNC 机床上加载另一个完全相同的零件，然后重复第 3 步到第 5 步。

然后，如果需要，您可以将导入的检查结果另存为报告。
