显示零件对齐所使用的变换
Fusion Manufacturing Extension
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
通过导入检查结果，Fusion 可计算零件对齐，以确定如何以最佳方式调整零件使其对齐。分析 Fusion 用于计算零件对齐的变换以及该变换对检验结果偏差的影响。
单击“获取结果”>“显示零件对齐信息”

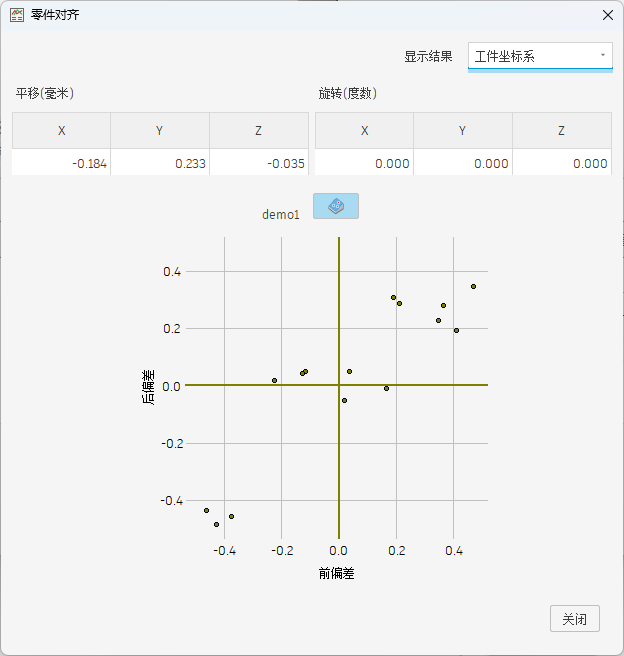

。“零件对齐”对话框将会打开，并显示：
沿 X、Y 和 Z 的平移，以及围绕 X、Y 和 Z 的旋转，用于计算零件对齐。轴基于模型的朝向，这可能与设置中定义的工件坐标系 (WCS) 不同。
显示各个探测点偏差的图形。水平轴表示与表面检验的偏差，垂直轴表示应用零件对齐后的偏差。
（可选）若要显示在应用零件对齐之前和之后的详细测量结果，请单击
以打开**“检验结果”**窗口。
