导出配置编辑器参考
Fusion Manufacturing Extension
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。

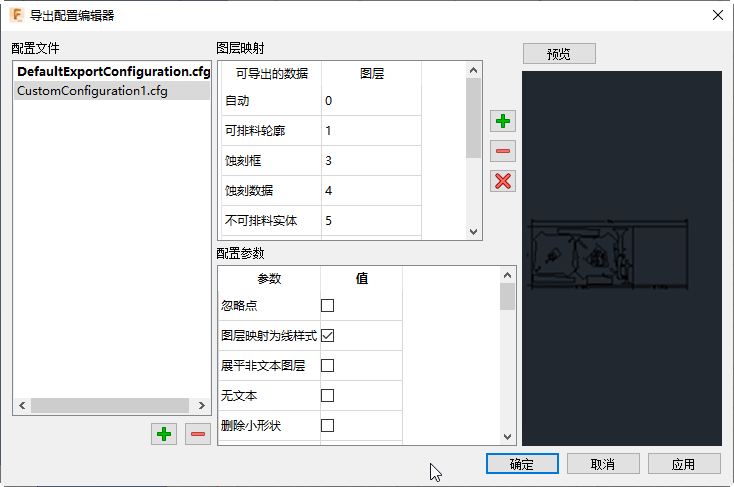

本参考主题介绍在将排料导出为 DXF 文件时打开的“导出配置编辑器”对话框。若要使用“导出配置编辑器”，您需要已创建排料方案并处于导出排料方案的过程中。
配置文件是一个介绍如何导出排料数据的可自定义说明集。例如，该文件可以定义 DXF 文件的第五层包含应从排料中排除的形状。Fusion Nesting 包含一个默认配置文件。您无法编辑此文件，但可以创建此文件的自定义版本以匹配您的工作流。如果您在工作中总是使用相同的映射，那么一旦创建了合适的配置文件，您可能无需再进行任何更改。
配置文件
此对话框部分将列出可供您使用的配置文件。激活的配置将加粗显示。
- 双击：将配置文件设置为激活状态。
创建：使用对话框中的当前设置创建配置文件。
删除：删除选定的配置文件。
图层映射
使用此表可以控制在导出过程中将值映射到图层的方式。
- 可导出的数据列：可用于映射的排料数据类型；例如，凹雕箱、纹理等。
- “目标图层名称”列：实体将被提取到的图层。
- 向表中添加一个图层行。
- 从表中移除选定的图层行。
移除所有图层行。
这些是 CAD 工作流中常用的默认映射。
| 层 | 排料实体 | CAD 元素 |
|---|---|---|
| 0 | 自动 | |
| 1 | 可排料轮廓 | 圆、直线、圆弧、多段线和文字 |
| 3 | 蚀刻框 | 直线、圆弧和多段线 |
| 4 | 蚀刻数据 | 直线、圆弧、圆、多段线和文字 |
| 5 | 不可排料实体；仍会计算这些元素的面积 | 直线、圆弧、圆、多段线和文字 |
| 6 | 附加数据 | 直线、圆弧、圆、多段线和文字 |
| 14 | 纹理 | |
| 15-99 | 无用 | 根本不会显示 |
| 251 | 出于排料目的而忽略 | 显示在形状源上，但不在排料中使用 |
配置参数
设置配置文件中的参数；例如，“No Text”用于在导出过程中消除文本。将鼠标指针悬停在每个参数上可查看说明。
预览
预览导出结果。
