创建排料方案
Fusion Manufacturing Extension
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
如果在“零部件源”和“工艺材料库”对话框中按照您需要的方式设置了形状、材料和规格，则可以创建排料。

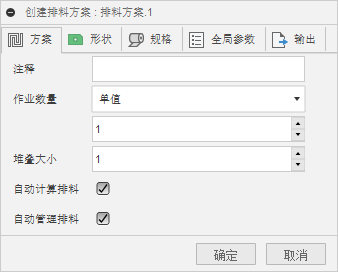

单击“制造”>“制造”>“排料”>“创建排料方案”以打开“创建排料方案”对话框。
在“方案”选项卡中，设置方案的常规特性，例如：
- 作业数量：控制排料中每个形状的数量。
- 自动计算排料：单击“确定”后立即创建排料，而不是在稍后手动创建。
- 自动管理排料：允许 Fusion 在源更改时修改、创建或删除排料。
在“形状”选项卡中，将形状包含在排料中或从排料中排除，并查看其特性。
在“规格”选项卡中，可以查看规格特性；若要删除规格，请在规格上单击鼠标右键，然后单击“删除”。
在“全局参数”选项卡中调整值，例如排料位置和余量管理。
在“输出”选项卡中调整其他排料特性，包括：
创建制造模型：如果计划为排料创建刀具路径和 NC 代码，请选择此选项。如果您的目标只是将排料结果导出为 DXF 文件，则不需要执行此操作。
包含毛坯：如果要生成制造模型，请选择此选项以创建用于制作零件的毛坯的视觉表示。
如果同时选择“创建制造模型”和“包含毛坯”，则将在零件周围创建余量切削；请参见“排料方案”参考主题。
单击“确定”以创建排料方案。

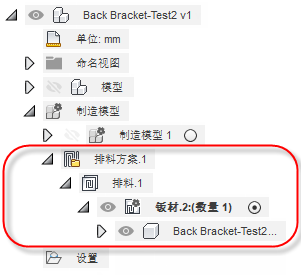

该方案及其图纸将添加到 Fusion 浏览器中。
如果您现在或以后需要生成排料，请在浏览器中的排料方案节点上单击鼠标右键，然后选择“生成”。
有关“创建排料方案”对话框中所有控件的完整详细信息，请参见“排料方案”参考主题。
