活动 5：创建分解视图

在本活动中，您将完成以下任务：

• 创建分解视图。

前提条件

• 活动 4 已完成。

步骤

1. 创建分解视图。

   工程图还可以包含在“动画”工作空间中创建的分解视图。

   1. 从“创建”工具栏中，选择“基础视图”。



      “基础视图”命令位于“创建”下拉列表下。

      “工程视图”对话框将打开。

   2. 在“工程视图”对话框中：

      • 将“表达”设置为“分解视图”。
      • 将“样式”设置为“着色”。
      • 将“比例”设置为 1:3。

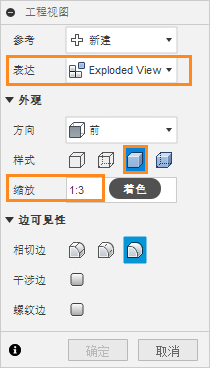

      “工程视图”对话框。

   3. 单击图纸的右上象限以放置视图。

   4. 单击“确定”以生成分解视图。

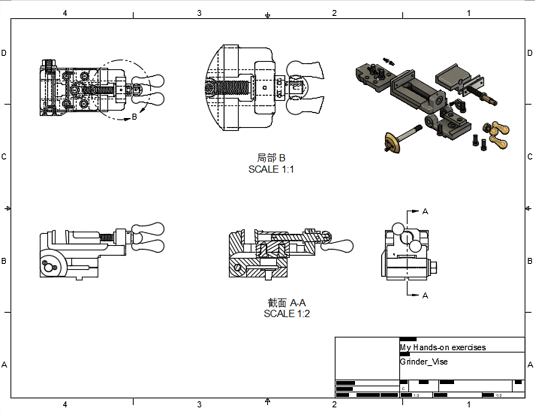

      已添加到工程图的分解视图。

活动 5 概要

在本活动中，您完成了以下任务：

• 创建分解视图。
