活动 4：创建局部视图并显示隐藏线

在本活动中，您将完成以下任务：

• 创建局部视图。
• 更改视图的样式。

前提条件

• 活动 3 已完成。

步骤

1. 放置局部视图。

   局部视图是一个投影视图，该视图以放大的比例显示视图的特定部分。

   1. 从“创建”工具栏中选择“局部视图”。



      “局部视图”命令位于“创建”下拉列表下。

   2. 选择顶部投影视图作为父视图。

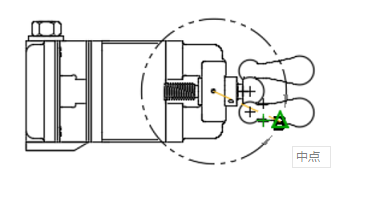

   3. 使用颈部的捕捉点作为局部视图边界的中心点（如下图所示）。

   4. 再次单击以指定局部视图边界的尺寸。 确保在视图边界中包含整个小旋钮（如下图所示）。



      局部视图边界。

   5. 单击将视图放置在剖视图之上。

   6. 单击“确定”以生成局部视图。

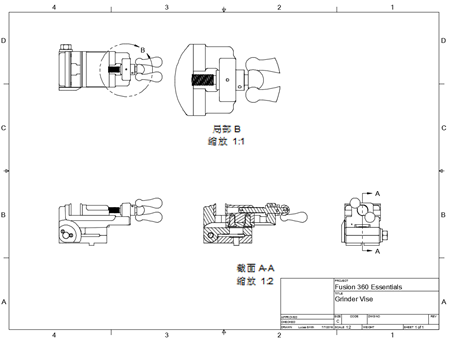

      具有基础视图、投影视图、剖视图和局部视图的工程图。

2. 更改顶部投影视图和局部视图的样式。

   注意：顶部投影视图和局部视图之间存在父/子关系。局部视图将继承父视图的特性。这意味着我们只需更改顶部投影视图的样式。

   1. 双击顶部投影视图选择边界内的任意位置，以将其激活。

   2. 在“工程视图”对话框中，从“样式”选项中选择“可见边和隐藏边”以在此视图中显示隐藏线。

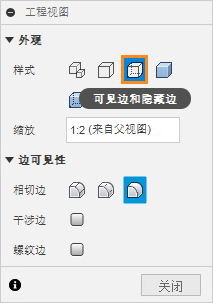

      “工程视图”对话框。

   3. 单击“关闭”以接受工程视图更改。

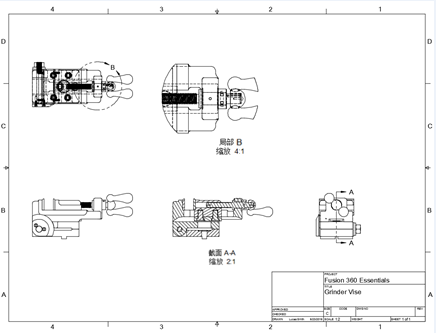

      具有基础视图、投影视图、剖视图和局部视图的工程图。

活动 4 概要

在本活动中，您将完成以下任务：

• 创建局部视图。
• 更改视图的样式。
